[CAD]单层钢框架结构中水过滤间结构图纸（CFG桩，7度抗震）(柱下独立基础)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 参考图纸：13张

附件详情

该附件为某中水过滤间结构图，该项目为钢框架结构，基础为柱下独立基础，要求采用CFG桩，7度设防。
该资料包含： 结构设计说明 、地基处理平面图、基础平面图、基础详图、支架平面布置图、柱间支撑布置图、檩条 平面布置图 、墙梁布置图等共13张图纸。

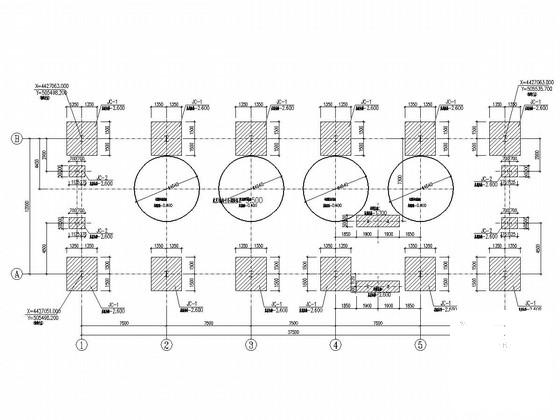

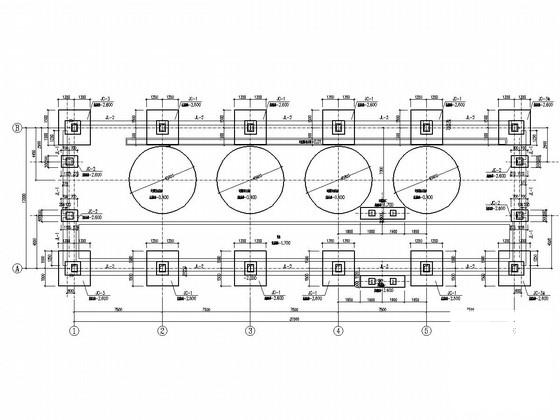

基础平面布置图

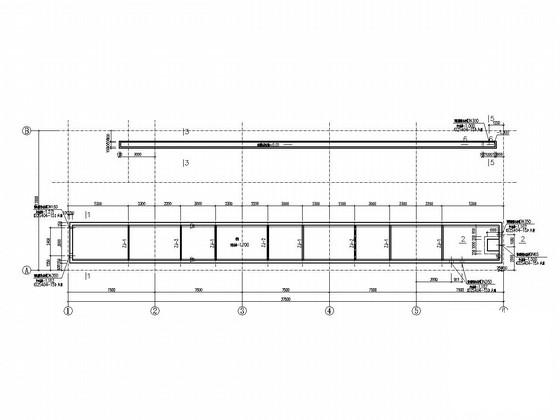

管沟及排水沟平面布置图

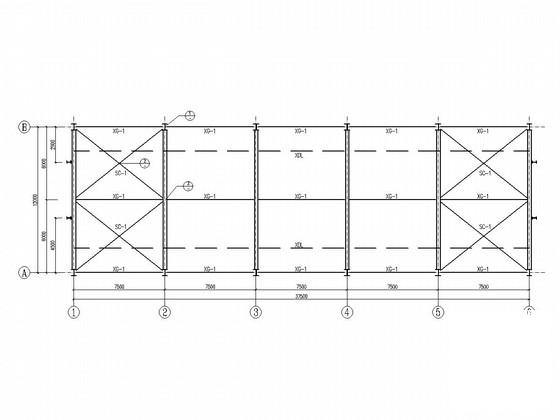

屋面构件平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
