单层钢框架结构危险品储藏间结施2015_CAD

搜索更多资源
  • 建筑类别：工业建筑
  • 厂房建筑高度类型：单层厂房
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构,钢结构
  • 钢结构：其他结构
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.50kN/平方米
  • 雪压：0.30kN/平方米
  • 参考图纸：14张
  • 设计年代：近代
该附件是 单层钢框架结构危险品储藏间结施 ，出图时间是3月。

附件内含:结构设计总说明、钢结构设计总说明、基础结构平面布置图、地梁平面布置及梁平法图、高杯口基础短柱平面布置图、柱网布置图、屋面钢梁布置图、屋面檩条布置图、墙梁布置图等，cad格式，共计图纸14张。

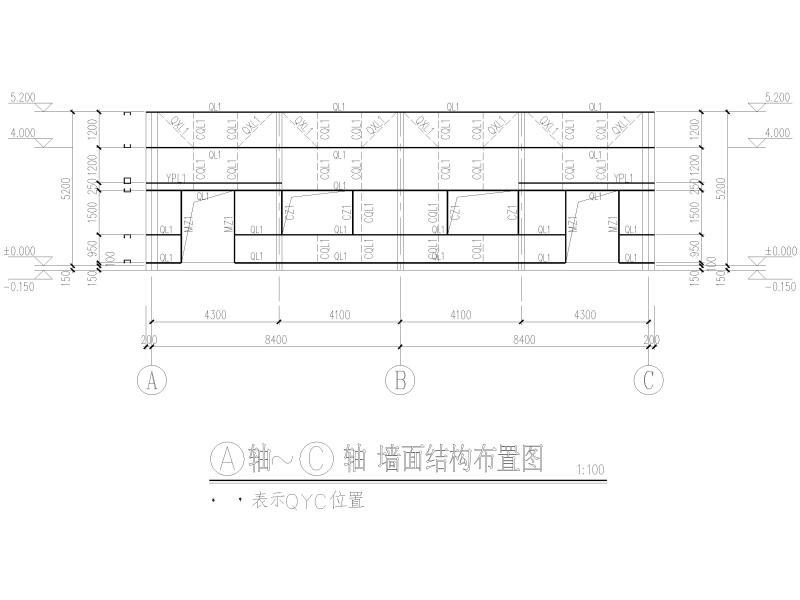

墙面结构布置图

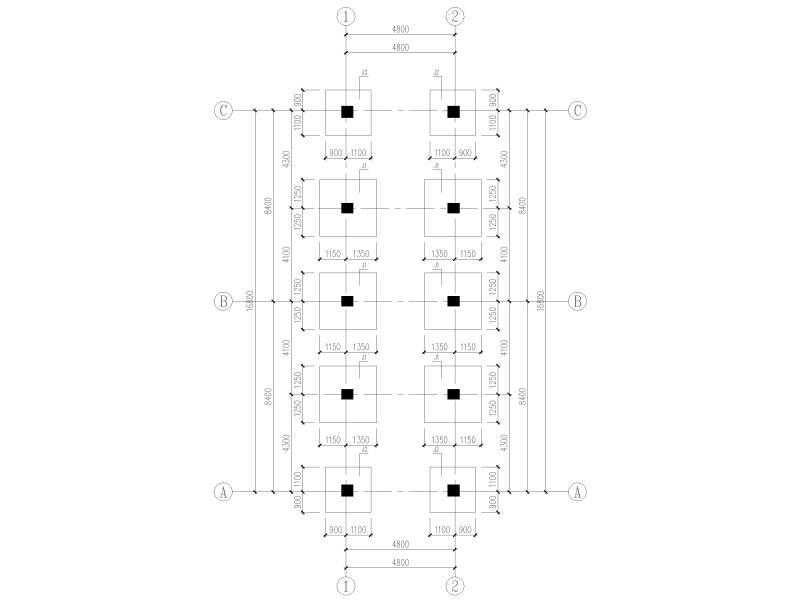

基础结构平面布置图

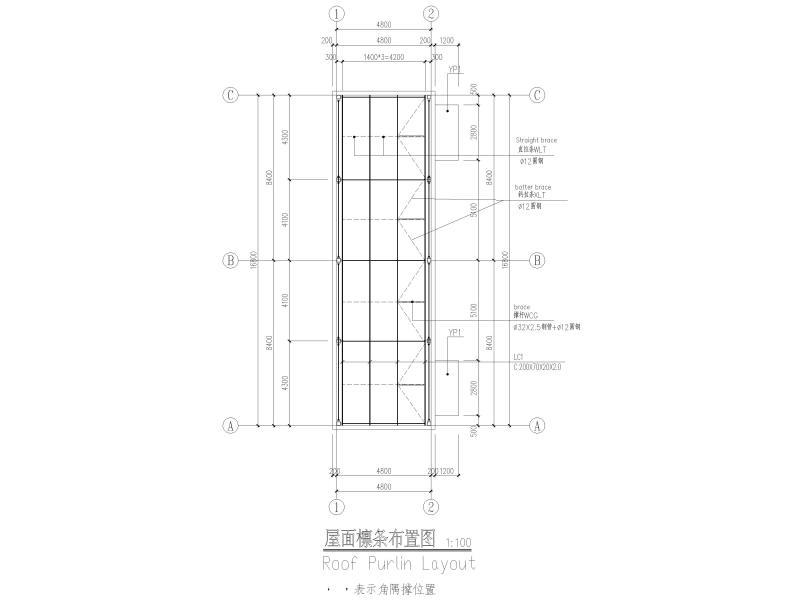

屋面檩条布置图

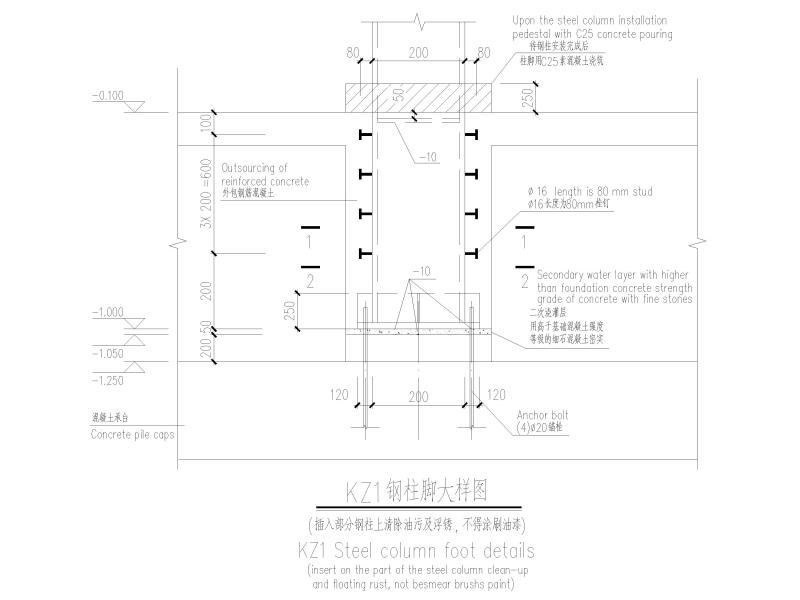

钢柱脚大样图

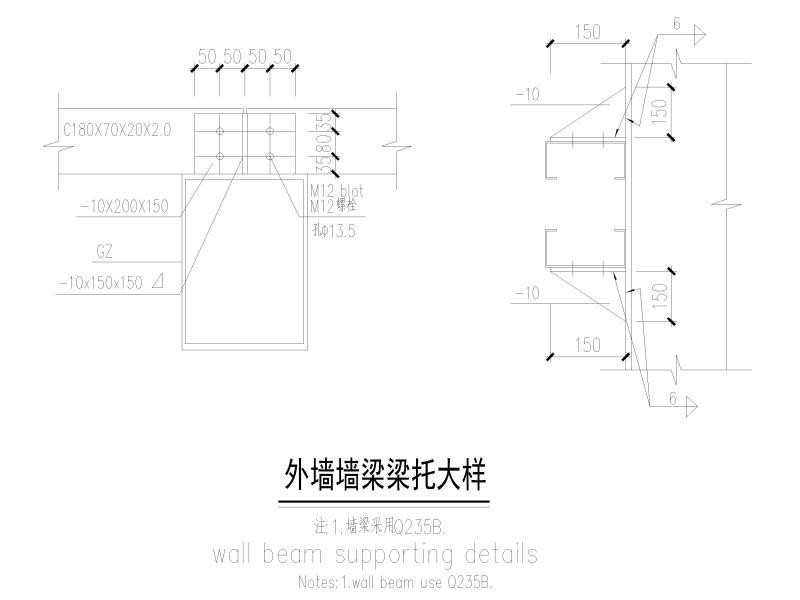

外墙墙梁梁托大样
独立高杯口基础大样

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 钢框架结构 - 1
    钢框架结构 - 1
  • 钢框架结构 - 2
    钢框架结构 - 2
  • 钢框架结构 - 3
    钢框架结构 - 3
  • 钢框架结构 - 4
    钢框架结构 - 4
  • 钢框架结构 - 5
    钢框架结构 - 5
  • 钢框架结构 - 6
    钢框架结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
