单层框架结构消防泵房及水池结施2019_CAD
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：筏形基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
雪压：0.40kN/平方米
-
地下室功能：其他
-
参考图纸：21张
-
设计年代：近代
该附件是
单层框架结构消防泵房及水池
结构施工图
，出图时间是12月。
建筑概述:建筑高度为5.5米，长度15.8米，宽度21.6米。另附建筑施工图。
附件内含：结构设计总说明、荷载平面图、桩基平面布置图、基础平面布置图、墙柱平面布置图、结构平面布置图、梁配筋图、设备基础及预埋套管平面布置图、平立剖面图、门窗大样图...... ，cad格式，共计图纸21张。

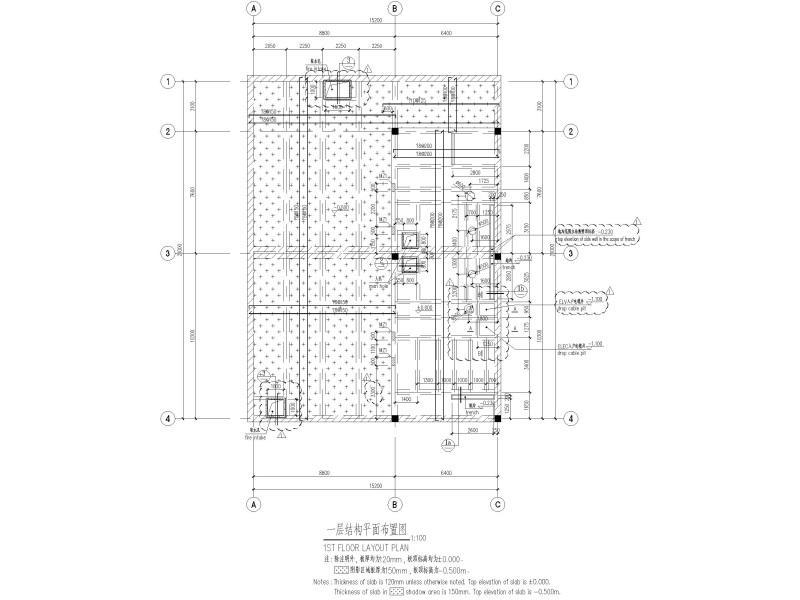

结构平面布置图

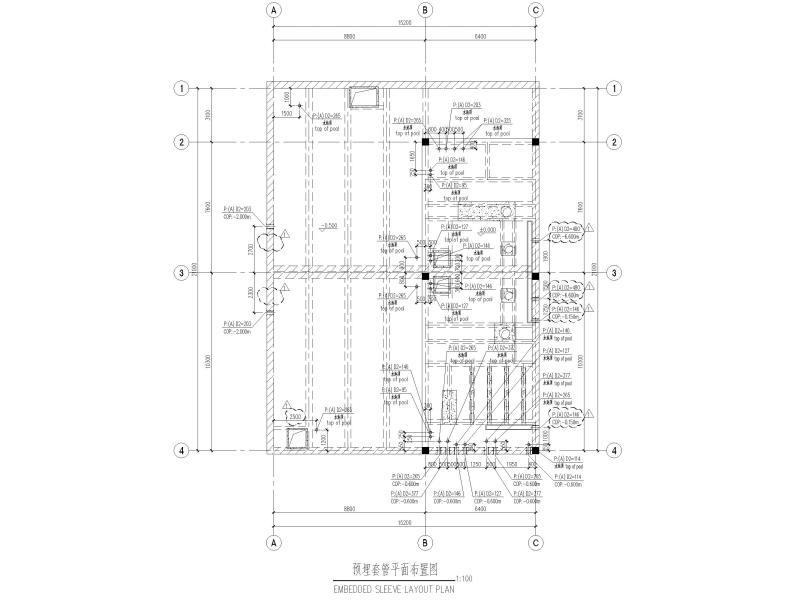

预埋套管平面布置图

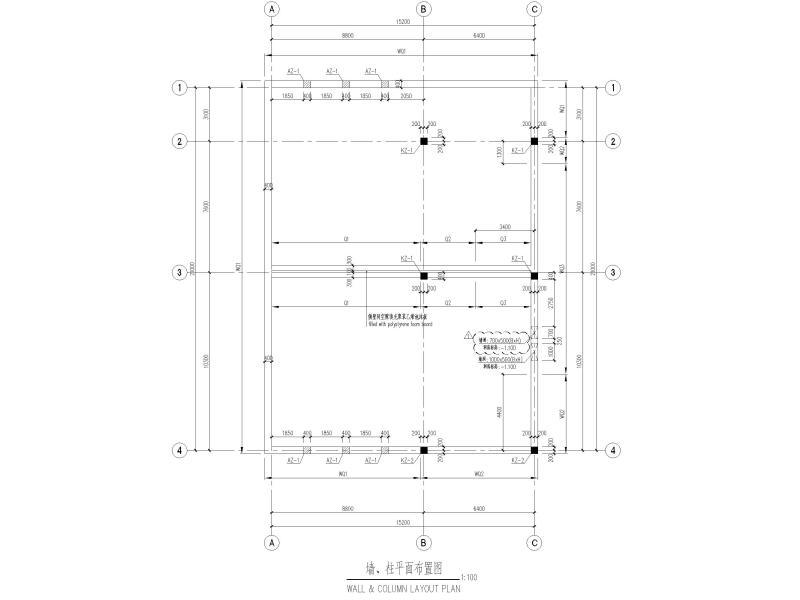

墙柱平面布置图

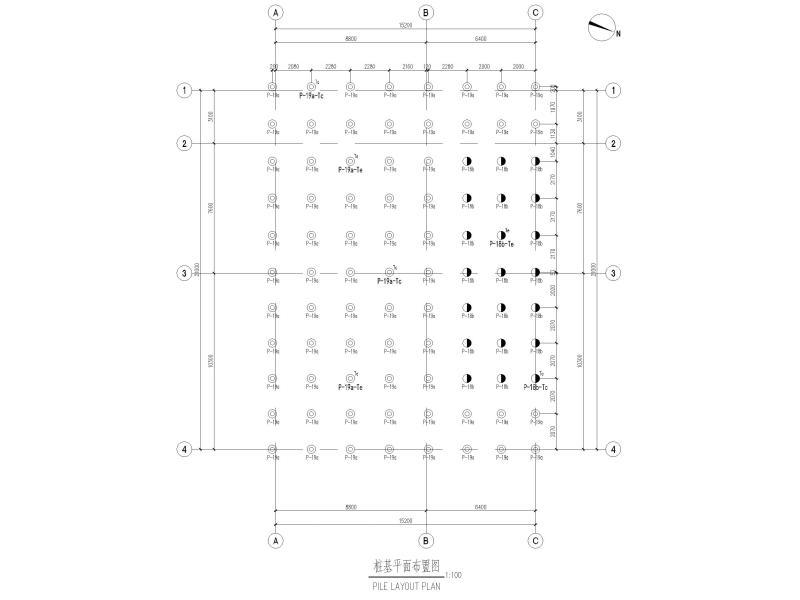

桩基平面布置图

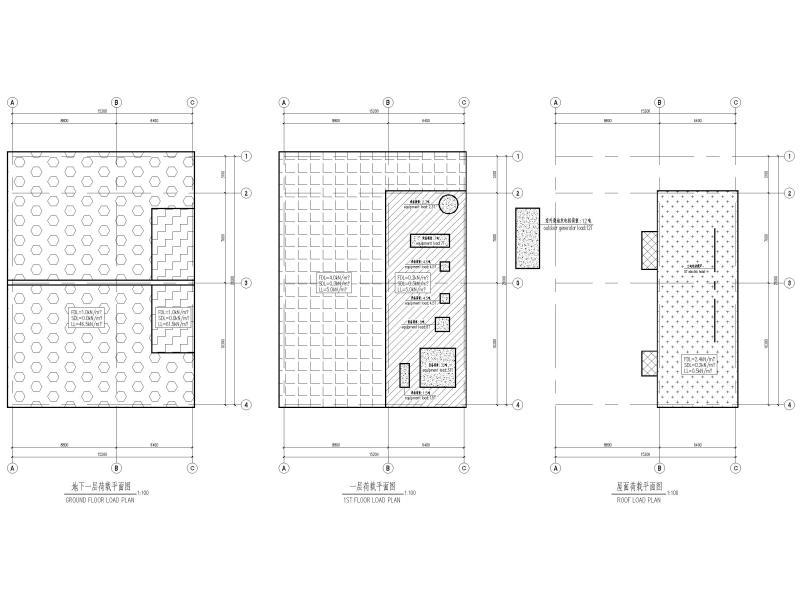

荷载平面图
建筑平面图
集水井侧壁配筋详图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
消防水池及泵房 - 1 -
消防水池及泵房 - 2 -
消防水池及泵房 - 3 -
消防水池及泵房 - 4 -
消防水池及泵房 - 5 -
消防水池及泵房 - 6 -
消防水池及泵房 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：4.63 MB
- 收藏次数：0
-
文件名称：
附件-996068908595590598.zip
