单层框架结构泵房及配电室结构施工CAD图纸

附件详情

该项目是泵房及配电室项目，本建筑物层数为地下一层，地上一层。平屋面。框架结构，总建筑设计面积：225.87平方米，抗震设防烈度为7度，基础采用独立基础，基础设计等级为丙级。

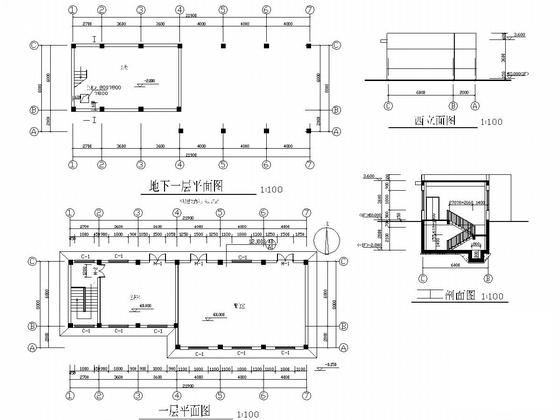

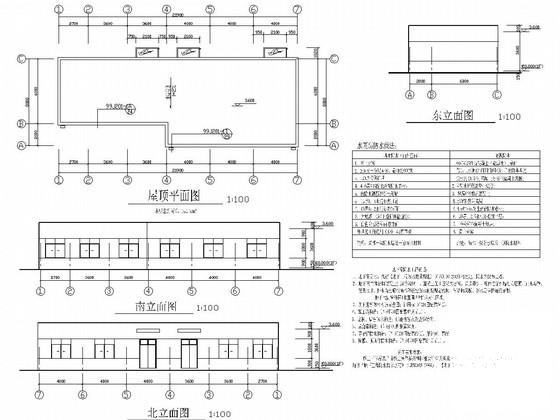

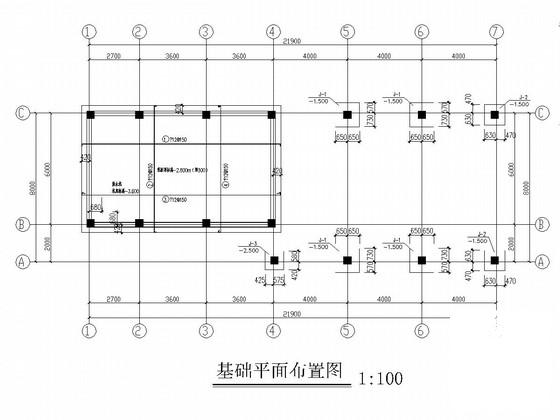

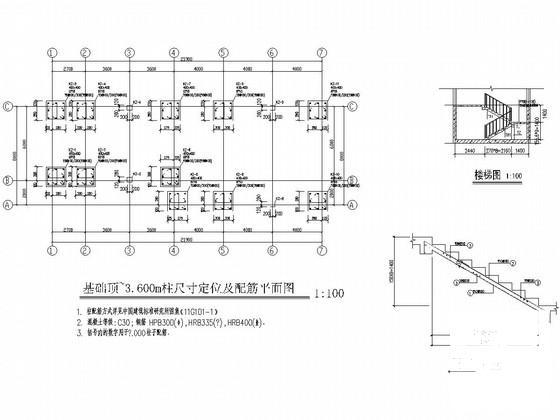

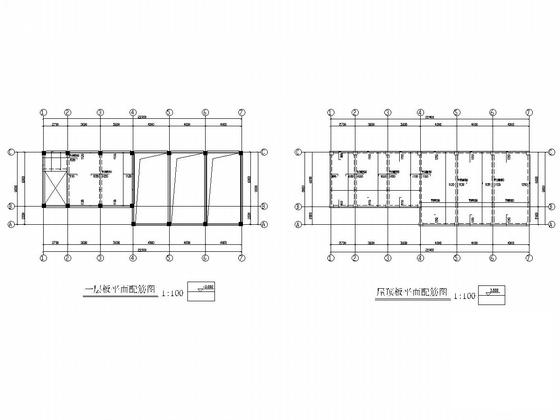

该资料包含： 建筑施工 总说明，平面图，立面图，剖面图；结构设计总说明，基础 平面布置图 ，基础顶~3.600m柱尺寸定位及配筋平面图，地梁、屋面梁平面配筋图，一层板、屋面板平面配筋图，楼梯图等共计8张图。
