3层框架结构管理用房及砌体结构食堂水泵房结构CAD施工图纸

附件详情

该项目是南水北调某段管理用房、食堂、水泵房及发电机房、消防水池项目，管理用房框架结构三层，柱下条形基础，食堂等为砖混结构，一层，砖砌条形基础，抗震设防烈度为6度，场地为Ⅱ类。

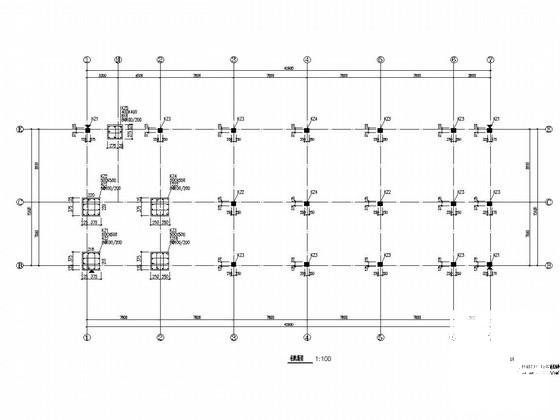

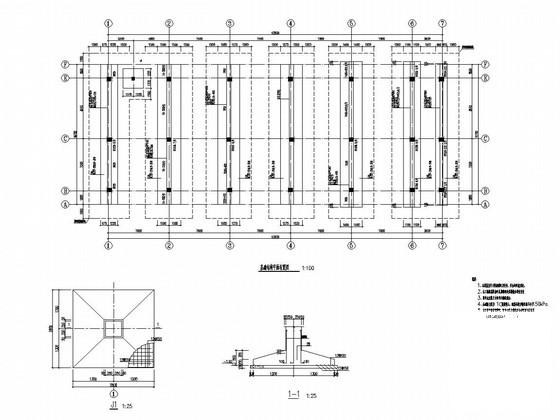

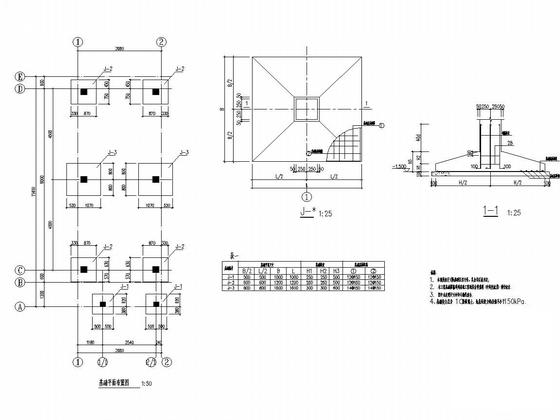

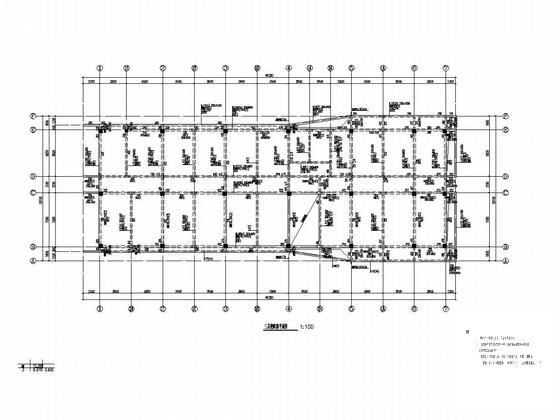

该资料包含： 结构设计说明 ，食堂、水泵房及发电机房、消防水池结构设计总说明，基础结构平面布置图，柱配筋图，梁板配筋图，水泵房及发电机房基础结构 平面布置图 、基础详图，建筑设计说明，平面图，立面图，剖面图等共计40张图。
出图时间;。
