砌体结构中学大门建筑CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.45kN/平方米
• 参考图纸：2张
• 设计年代：近代

附件详情

河北某中学大门结构设计图
该资料为：河北某中学大门结构设计图
该资料包含：

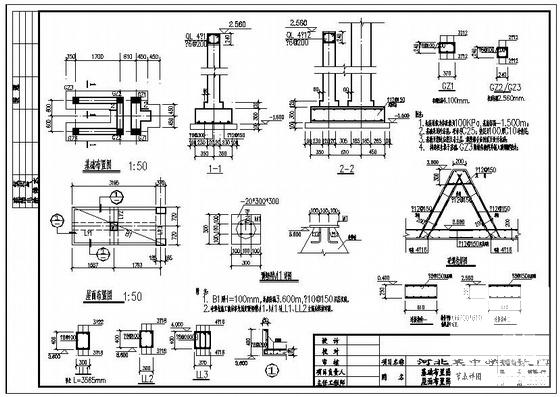

结构设计总说明、基础布置图、屋面布置图、 节点详图 共两张图纸。

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 15:47:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
