2层框架结构中学大门结构施工图纸cad布置图
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：6张
-
设计年代：近代
该附件为
2层框架结构中学大门
结构施工图
项目概要：该项目位于贵阳市，为二层框架结构，建筑总高度H=7.800米，主要建筑类别为大门，建筑设计结构形式均为框架结构。
主要包括：设计总说明一、设计总说明二、基础顶~屋顶柱布置图、4.450板布置图、4.450梁布置图、7.750梁.板布置图
图纸部分预览截图：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
7.750梁.板布置图 -

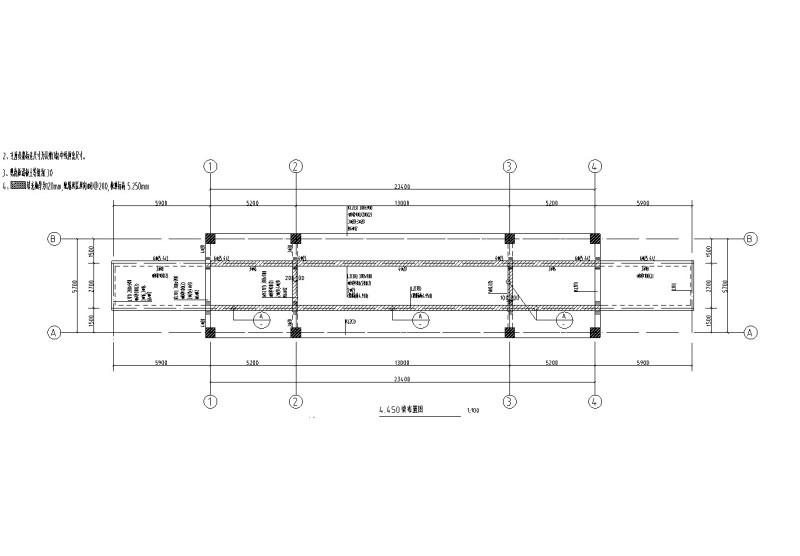

4.450梁布置图 -

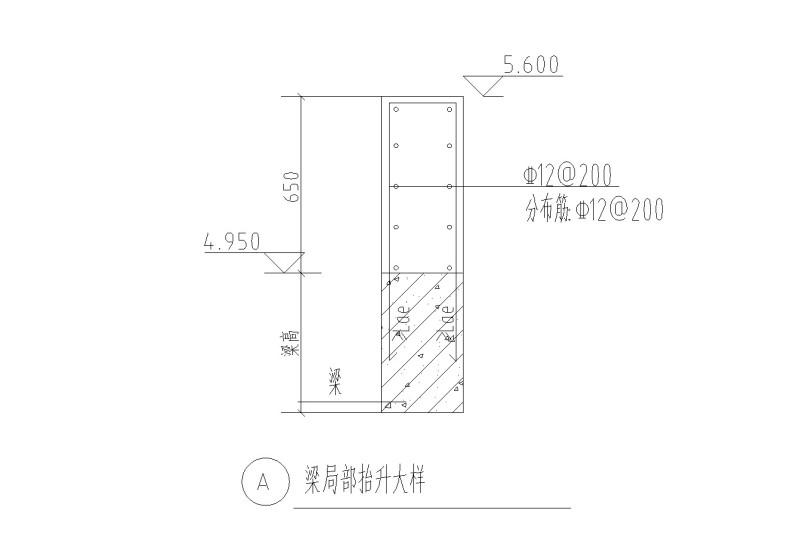

梁局部抬升大样
以上是部分截图，请下载附件后查看完整高清内容
