地上单层砌体结构公厕结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平米
• 雪压：0.20kN/平米
• 参考图纸：3张
• 图纸年代：近代

该项目为山东地区10个路边公厕，地上一层，单体长为9.24米，宽5.44米，建筑物高度，室外地面至女儿墙顶为4.85米，基础埋深1.2米。建筑结构形式为砌体结构，基础为条形基础，6度设防。
该资料包含：结构设计说明、基础 、结构平面图、配筋详图等共3张图纸。

第 1 张图

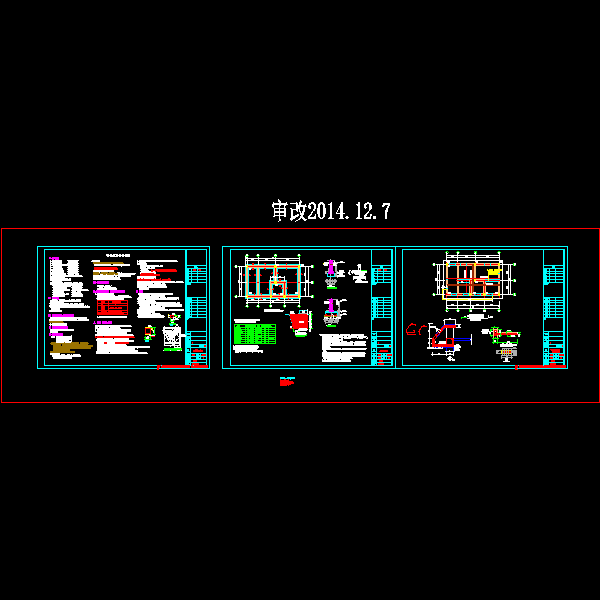

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
