一份地上单层钢筋混凝土排架结构工业厂房结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：排架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：31张

附件详情

该项目为北京某普通的单层厂房及辅助用房，厂房为钢筋混凝土排架结构，总长108m,跨度2X24m，最大吊车起重量50t,厂房排架柱为现场预制钢筋混凝土结构；屋面梁、吊车梁、支撑等均为钢结构，屋面为轻质彩色亚型钢板，冷弯薄壁型钢檩条，外围护墙体采用蒸压灰砂砖。基础为柱下独立基础，8度设防。
该资料包含： 结构设计说明 、基础平面布置图、基础详图、柱间支撑布置图、吊车梁系统平面布置图、檩条系统 平面布置图 、梁配筋图、板配筋图、楼梯结构图、建筑设计说明、平面图、立面图、剖面图等共31张图纸。

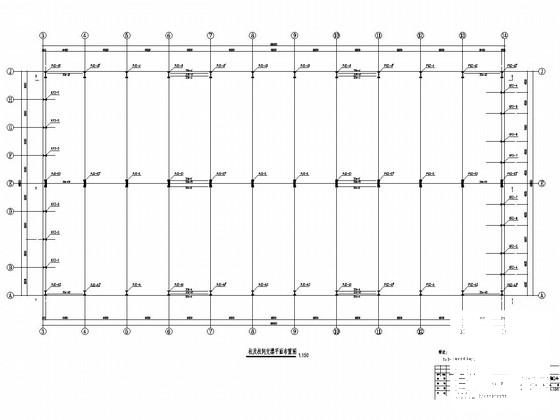

柱及柱间支撑平面布置图

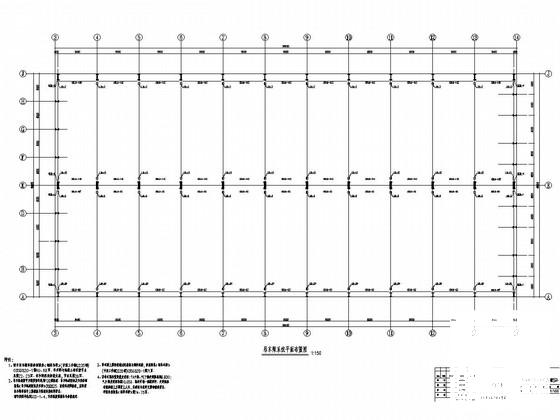

吊车梁系统平面布置图

屋面檩条系统平面布置图

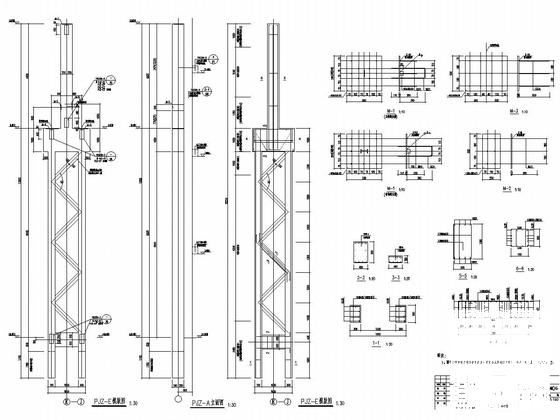

PJZ-E结构图

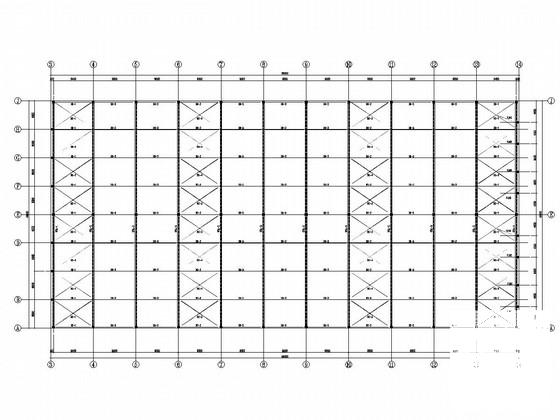

屋面支撑系统平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
