地上单层框架结构餐厅结构施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：其它基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 风压：0.30kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该附件为江西某景点的餐厅，建筑设计结构形式为框架结构，地上单层，基础为扩展基础。
该资料包含：
结构设计说明
、基础平面图、基础配筋图、轴线定位图、柱配筋图、梁钢筋图、基础配筋表、板钢筋图等共9张图纸。
结构层墙柱轴线定位及截面变化图
柱钢筋图
基础梁钢筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

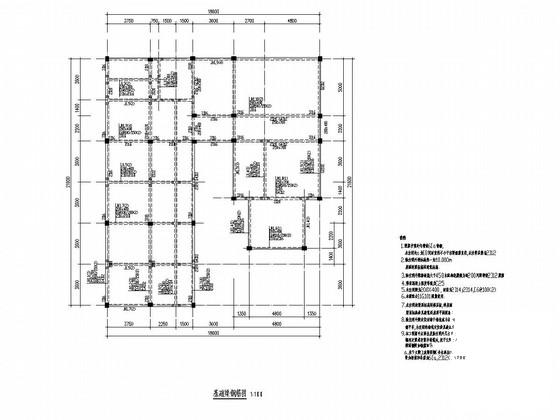

框架结构餐厅 - 1 -

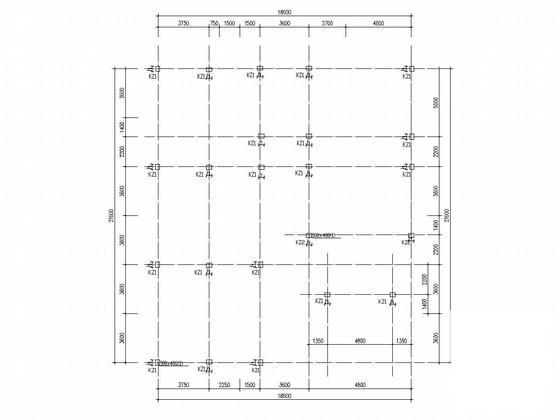

框架结构餐厅 - 2 -

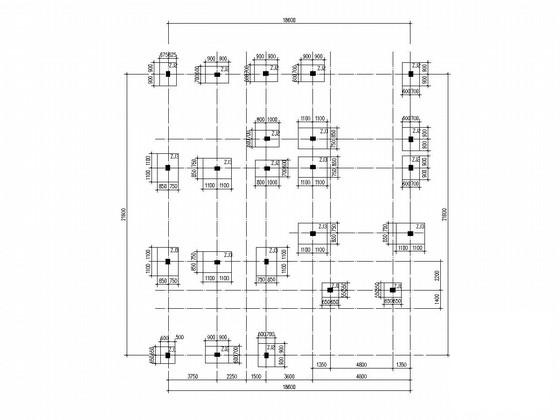

框架结构餐厅 - 3 -

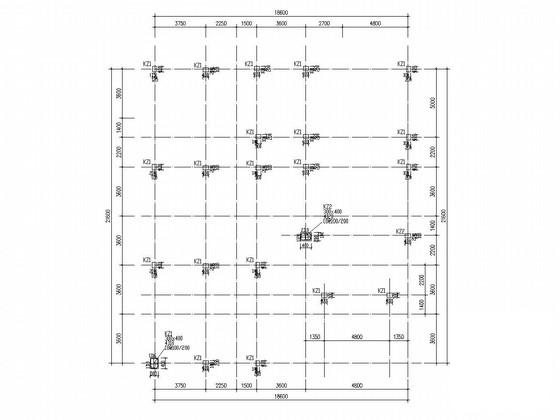

框架结构餐厅 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.25 MB
- 收藏次数：0
-
文件名称：
附件-995888070699679085576.zip
框架结构餐厅下载
