单层框架结构汽车城施工CAD图纸

• 建筑类别：工业建筑

• 建筑高度类型：单层建筑

• 厂房建筑高度类型：单层厂房

• 建筑地上层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：其他结构


• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：乙级

• 抗震设防烈度：7度抗震

• 参考图纸：19张

• 设计年代：近代

附件详情

四川某框架结构汽车城图纸
该资料为：四川某框架结构汽车城图纸
结构类型：框架结构(屋面为网架).
网架型式：螺栓球节点,正放四角锥
支承形式：多点柱支撑
抗震设防烈度：6度
建筑物设计使用年限：50年

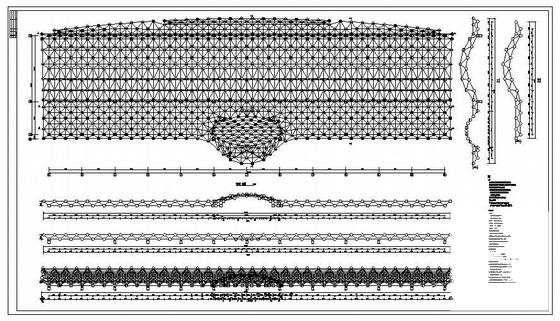

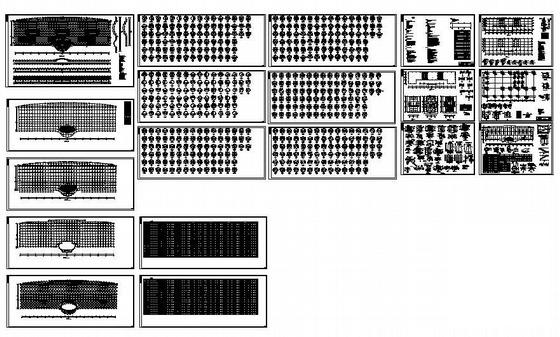

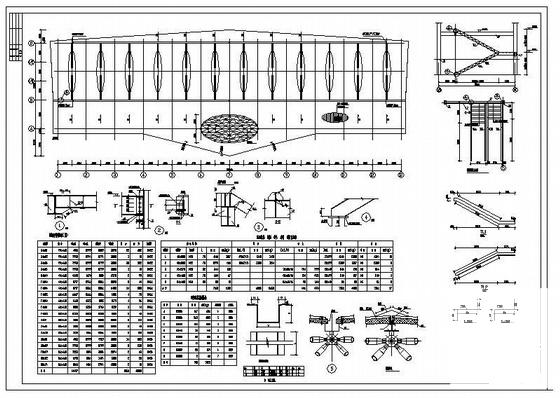

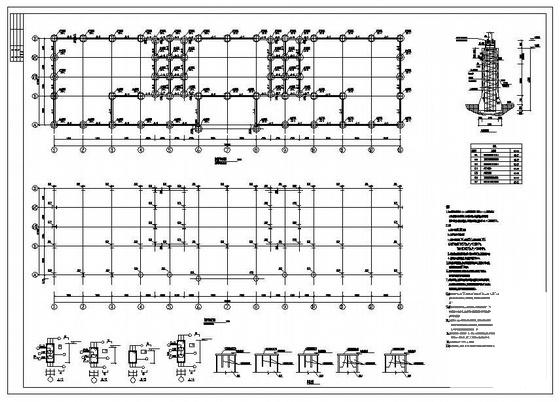

该资料包含：设计总说明、桩孔平面布置图、钢柱平面布置图、锚栓布置平面图、一层钢梁平面布置图、夹层钢梁布置图、夹层钢板布置图、夹层结构布置图、屋顶平面图、网架杆件明细表、平面与支布置图、小立柱布置图、一层弦杆及节点布置图、二层弦杆及节点布置图、腹杆及节点布置图、螺栓球示意图共19张图纸。
