地上单层框架结构水塔房结构设计施工CAD图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础,筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该附件为广州某学校的水塔房，结构类型为框架结构，基础为筏板基础和独立基础，7度设防。
该资料包含：
结构设计说明

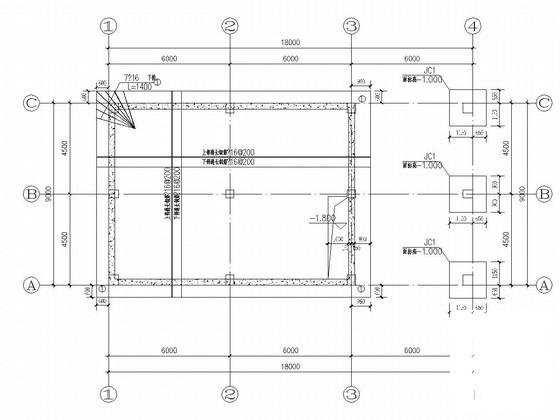

、基础
平面布置图
、柱定位及配筋图、基础梁配筋图、梁配筋图、坡屋面施工图等共6张图纸。

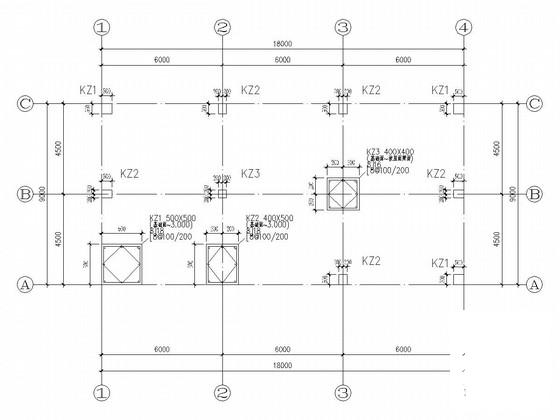

柱定位及配筋图

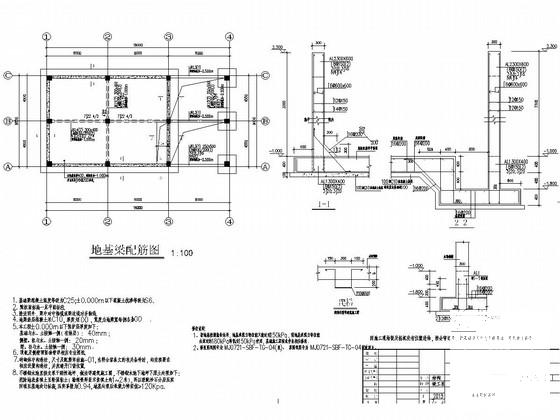

地基梁配筋图

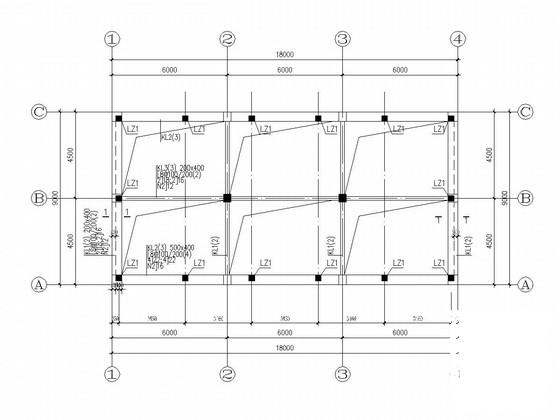

3.000m标高层梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单层框架结构设计 - 1 -
单层框架结构设计 - 2 -
单层框架结构设计 - 3 -
单层框架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-995888907989505896080.zip
