一份地上单层排架结构大型汽车展厅结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.65kN/平方米
• 雪压：0.70kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该附件为辽宁某大型汽车展厅，建筑设计结构形式为排架结构，8度设防。
该资料包含：钢 结构设计说明 、锚栓平面布置图、刚架及支撑平面布置图、刚架详图、梁板平面布置图、檩条 平面布置图 、檩条详图等共10张图纸。

刚架及支撑平面布置图

楼面梁板平面布置图

屋面檩条平面布置图

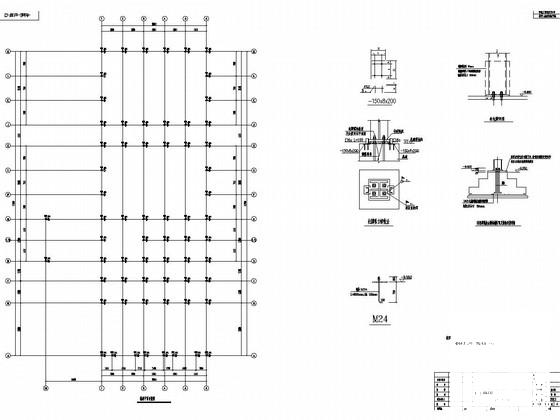

第 1 张图

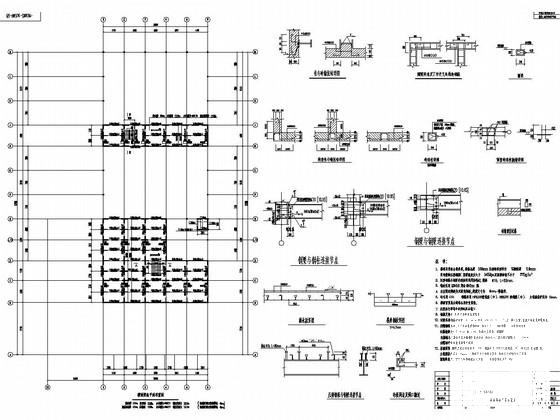

第 2 张图

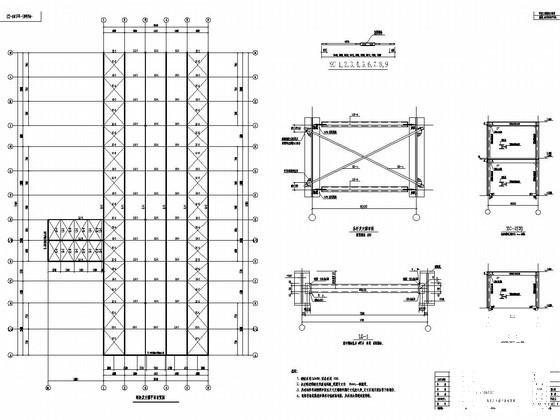

第 3 张图

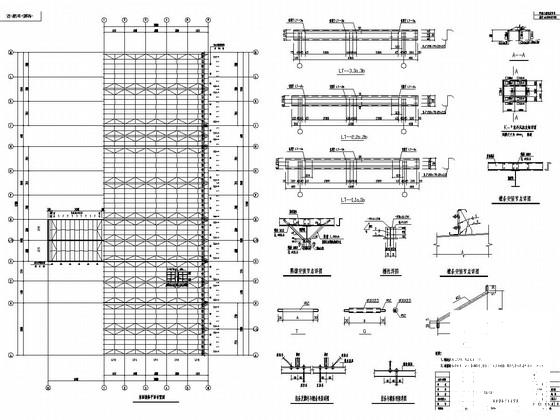

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
