一份汽车展厅暖通空调设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑设计面积：1335.8平方米
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计内容：空调
• 冷热源：电动压缩式冷水机组
• 空调系统：制冷剂系统
• 水系统：同程式,异程式
• 送风方式：侧面送风

附件详情

• 设计施工说明
• 空调风管平面图
• 空调水管平面图
• 外机布置图
• 安装详图

附件详情

该项目为汽车展厅暖通空调工程，该项目设计空调总面积为1335.8平米，夏季设计冷负荷为195KW，冬季设计热负荷为204KW。该项目设计的系统为多联机系统，冷热源由设于楼顶的3台风冷模块式冷水机组提供，水系统采用同程式系统，局部采用异程。空调末端采用风机盘管对空气进行调节，每台末端均能独立控制。送风方式配合室内装饰需要，采用顶送风或侧送风。

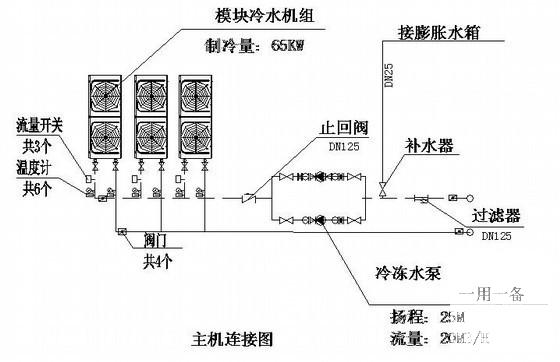

第 1 张图

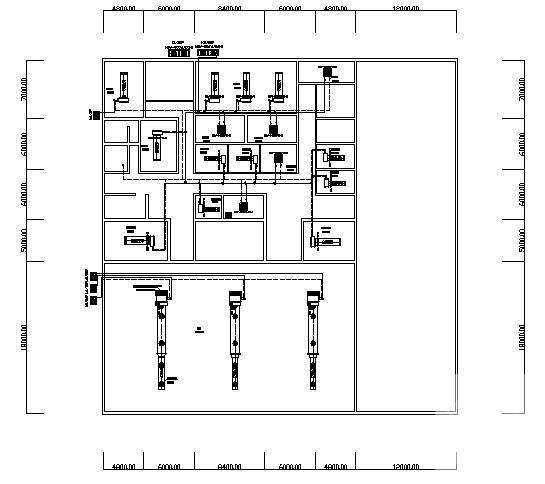

第 2 张图

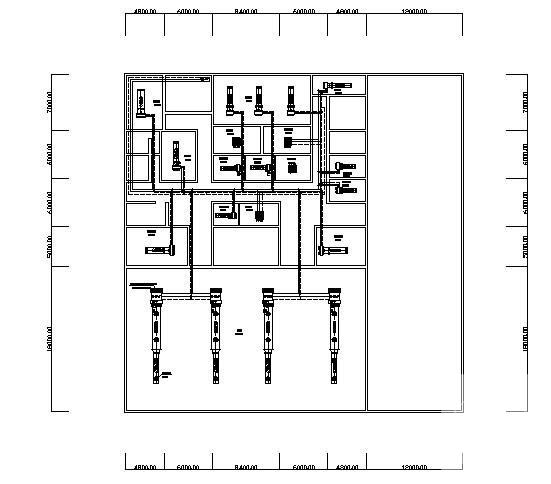

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 20:23:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
