一份地上单层砌体结构污水池结构CAD施工图纸(柱下独立基础)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目为黑龙江污水池，地下一层，地上一层，建筑高度为4.4米，地上一层采用砌体结构，地面以下采用剪力墙结构，基础为独立基础，6度设防。

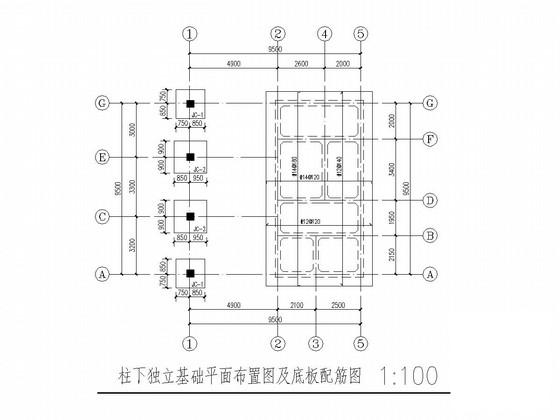

该资料包含： 结构设计说明 、柱下独立基础平面布置图、底板配筋图、梁配筋图、暗柱 平面布置图 、剖面图、建筑设计说明、平面图、立面图、 节点图 等共9张图纸。

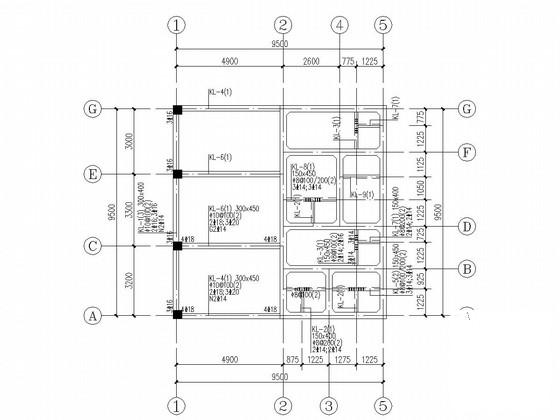

污水处理池-0.200m梁配筋图

污水处理池-0.200m顶板配筋图

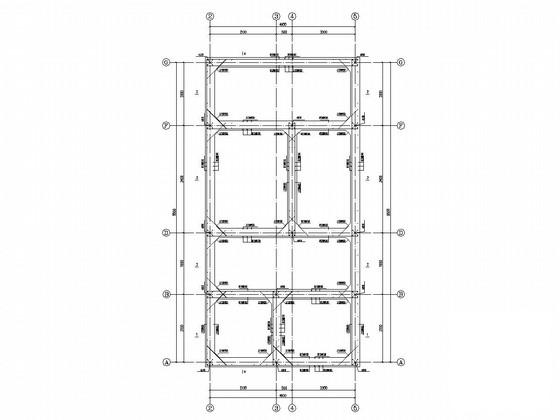

池壁平面配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
