一份2层框架结构售楼处CAD施工图纸(柱下独立基础)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

附件详情：该项目为房地产售楼处项目，两层框架结构，地基基础为柱下独立基础，抗震设防烈度为6度，场地类别为Ⅱ类。

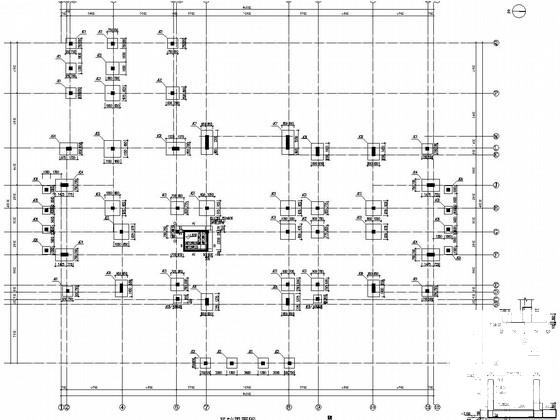

该资料包含：结构设计总说明，基础平面图，基础详图，梁配筋图，框架柱详图，板配筋图等共计14张图。

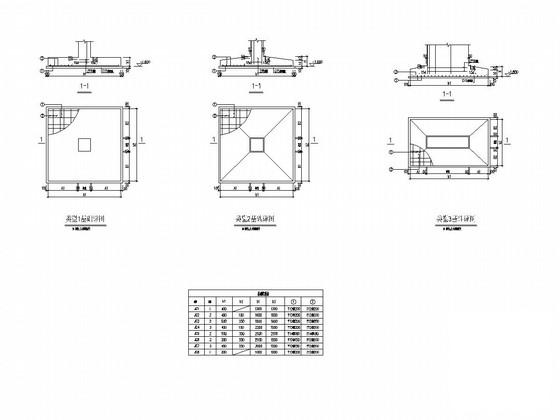

基础详图

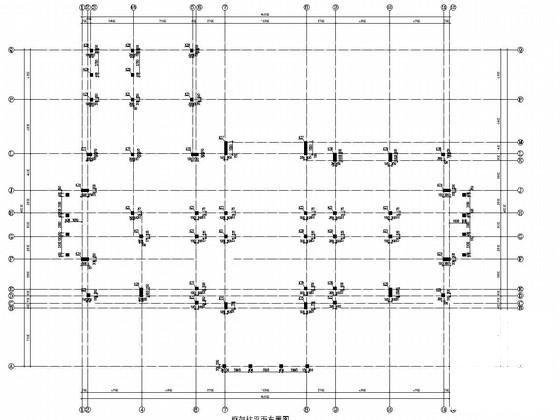

框架柱 平面布置图

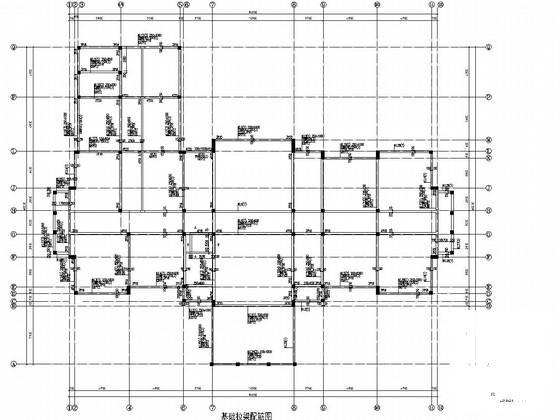

拉梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
