[CAD]一份住宅楼毕业设计方案(柱下独立基础)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]岳阳某住宅楼毕业设计 　　该资料为：[学士]岳阳某住宅楼毕业设计 　　建筑纵向长度64m，横向长度14m，房屋总高度21.3m, 层高3m，室内外高差450mm，总建筑物面积5450平米。 　　基本风压为：0.30kN/平米 　　基本雪压为：0.40kN/平米 　　地震设计烈度为7度 　　主要构件选型 　　（１）框架建筑结构形式：现浇钢筋混凝框架、现浇楼盖。砼采用Ｃ30 　　（２）墙体采用：灰砂砖； 墙体厚度：240mm 　　（３）楼梯：采用板式楼梯 　　（４）基础采用：柱下独立基础 　　内容包括： 　　1、计算书： 　　一．附件详情 　　二．结构选型及结构布置 　　三．确定框架计算简图 　　四、荷载计算 　　五、框架内力计算 　　六、框架内力组合 　　七、框架柱截面的设计与配筋 　　八、框架梁截面的设计与配筋 　　九、基础设计 　　十、现浇板的设计 　　十一、板式楼梯设计 　　共69页。 　　2、图纸：建筑图、结构图、计算简图。 　　

drawing2.dwg

建筑图.dwg

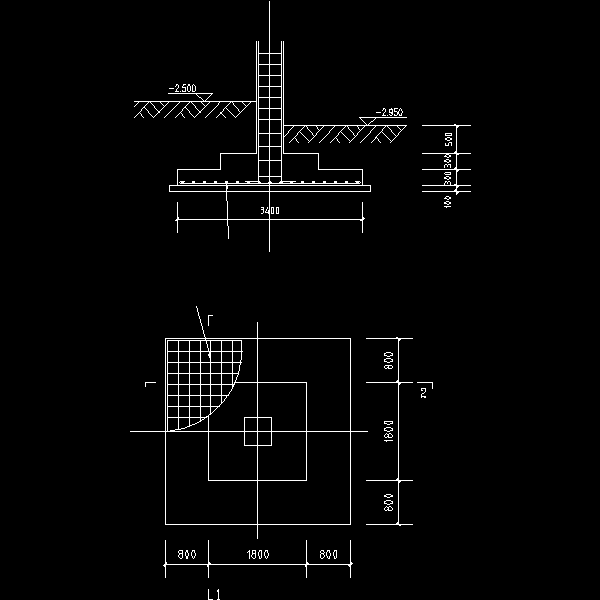

基础详图.dwg

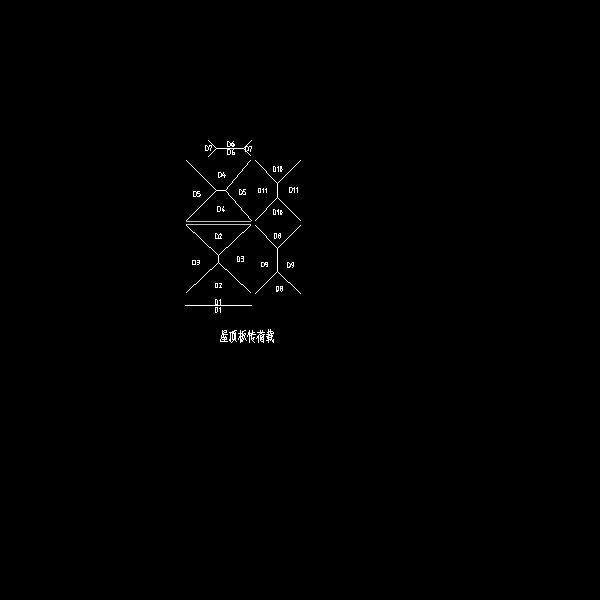

屋顶板传荷载.dwg

布置图.dwg

恒载作用下的n图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
