一份地上3层砌体结构住宅楼结构CAD施工图纸（6度抗震）(柱下独立基础)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目为黑龙江住宅楼，地上三层，局部二层，高度为12.75米，建筑设计结构形式为砌体结构，基础为墙下条形基础和柱下独立基础，6度设防。

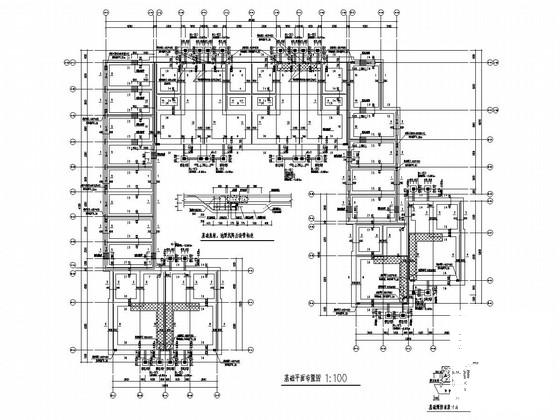

该资料包含： 结构设计说明 、基础平面布置图、墙梁柱平面布置图、板 平面布置图 、节点详图等共10张图纸。

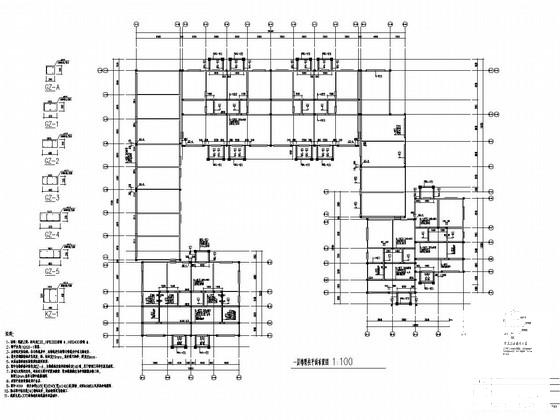

一层墙梁柱平面布置图

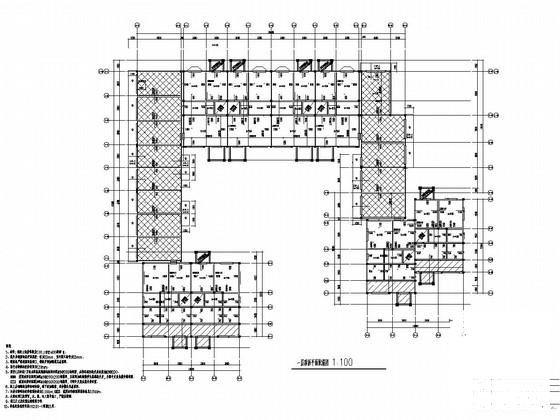

一层顶板平面配筋图

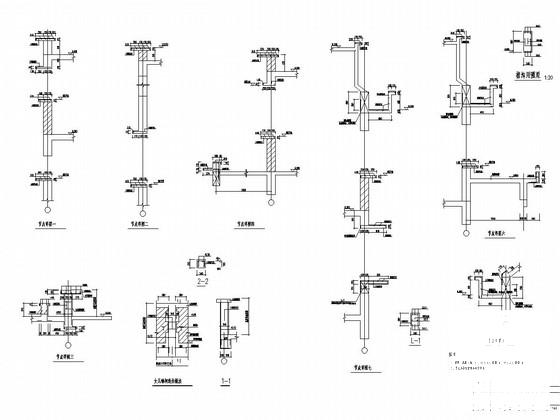

节点详图
