地上8层混凝土抗震墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：其它基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
本子项为安徽某普通的住宅楼，地上7+1层，建筑设计结构形式为抗震墙结构，基础为天然基础设计，6度设防。

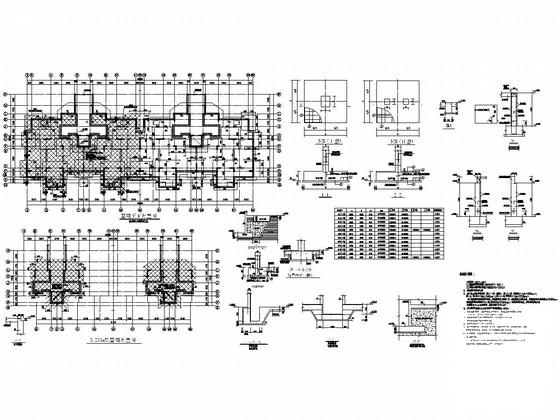

该资料包含：桩基平面图、结构
平面布置图
、配筋图、柱定位图、梁配筋图、
楼梯详图
等共16张图纸。

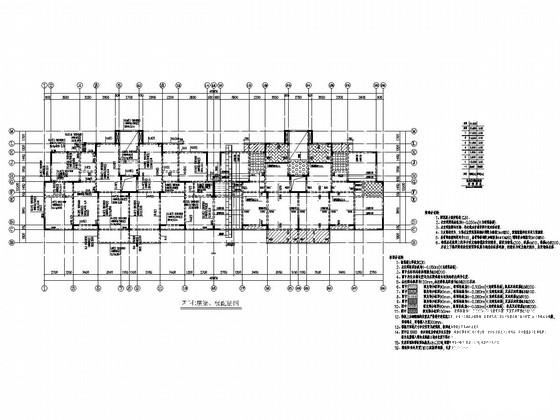

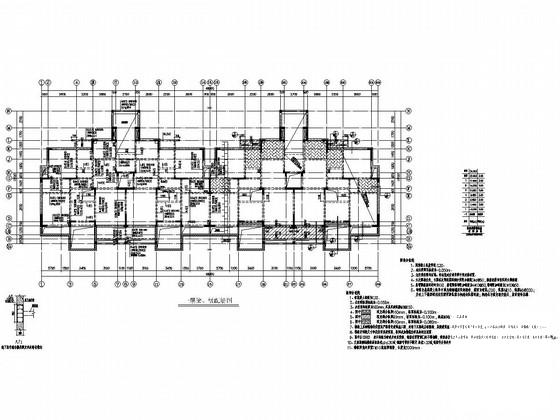

一层梁、板配筋图

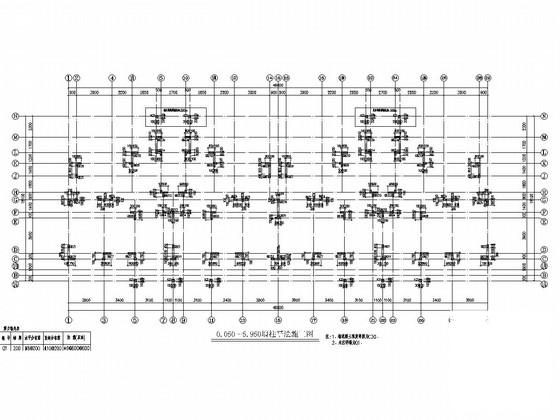

-0.050～5.950墙柱平法施工图
四~七层梁、板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
混凝土结构抗震 - 1 -
混凝土结构抗震 - 2 -
混凝土结构抗震 - 3 -
混凝土结构抗震 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：3.74 MB
- 收藏次数：0
-
文件名称：
附件-995887770785957598575.zip
混凝土结构抗震下载
