地上18层框架剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张

附件详情

该附件为湖南某小区住宅楼,地上18层,地下一层,建筑高度为55.4米,上部结构体系为框架剪力墙结构,基础为桩基础,6度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、梁平法施工图、板平法施工图、楼梯平法施工图等共20张图纸。

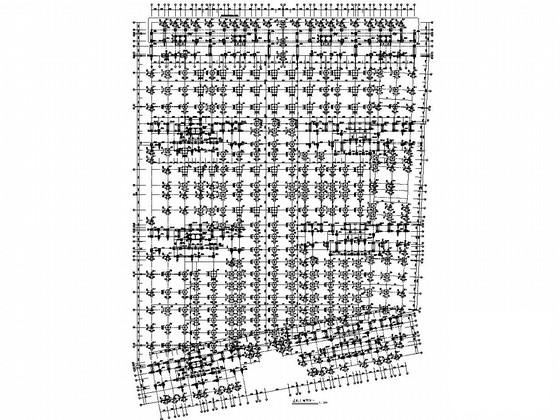

承台、基础梁平法施工图

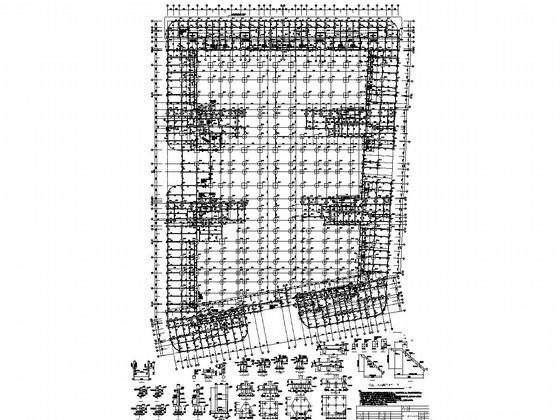

一层梁板平法施工图

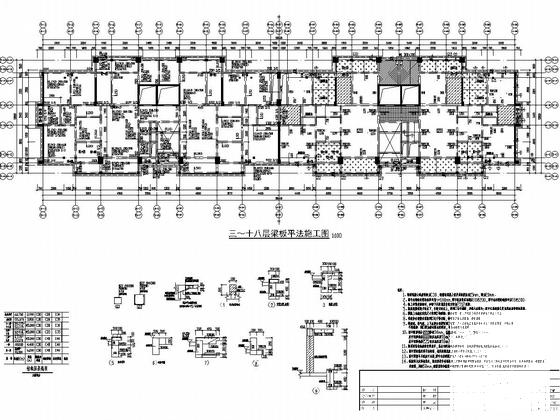

三~十八层梁板平法施工图

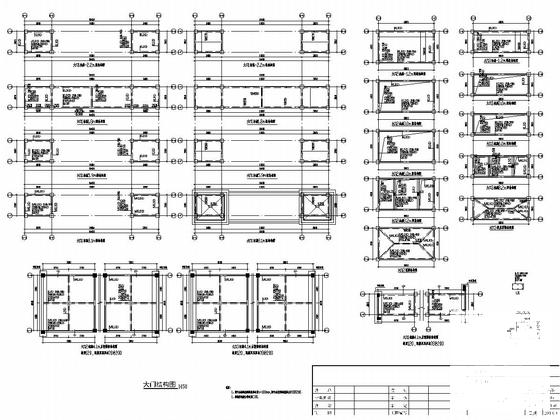

大门结构图

二层梁、板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 地上18层框架剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
