地上33层剪力墙结构高层住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该附件为浙江某普通的高层住宅楼,地上33层,高为94.47米,基础为钻孔灌注桩,7度设防。

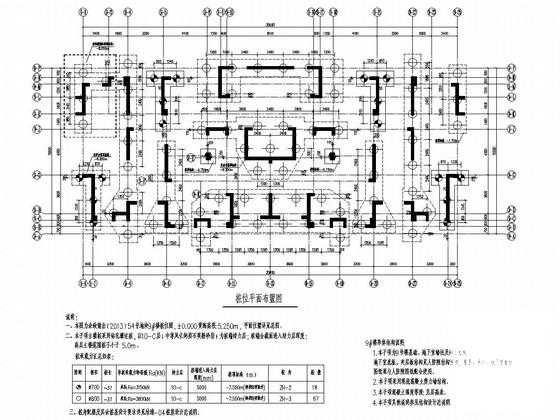

该资料包含: 结构设计说明 、桩位平面布置图、承台 平面布置图 、承台详图、墙柱定位图、结构模板、板配筋平面图、梁配筋图、 节点详图 等共26张图。

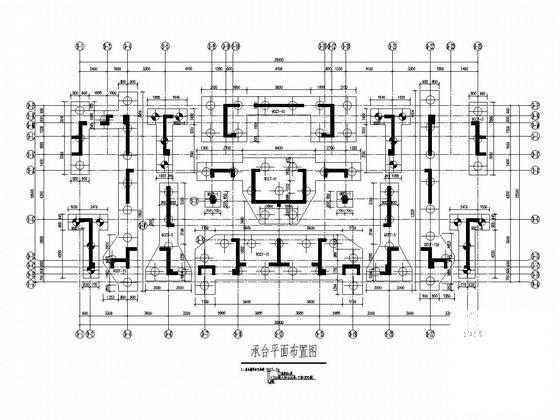

承台平面布置图

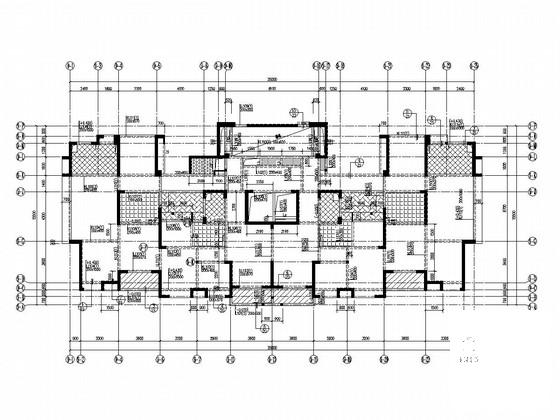

一层结构模板图

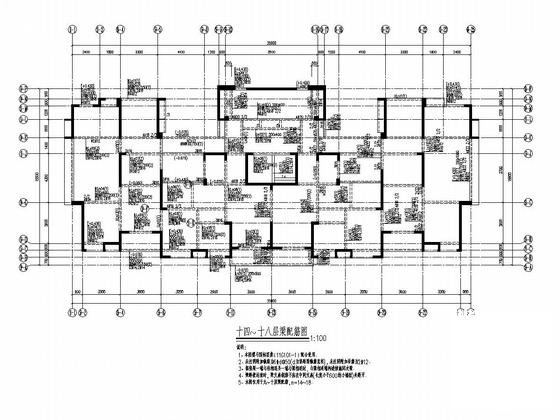

十四~十八层梁配筋图

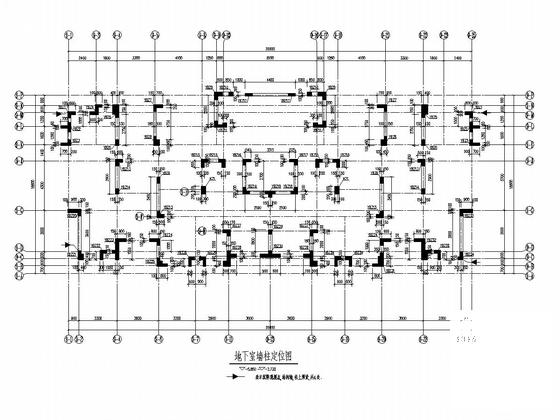

地下室墙柱定位图

二层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 地上33层剪力墙结构高层住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
