地上25层剪力墙结构住宅楼结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：25层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 风压：0.45kN/平米
• 雪压：0.45kN/平米
• 地下室功能：车库
• 参考图纸：22张
• 图纸年代：近代

该附件为浙江某小区住宅楼。地上25层，地下1层，总高度为73.2米，建筑结构形式为剪力墙结构，基础采用机械成孔（钻、冲孔）灌注桩深基础，非抗震设计。
该资料包含：结构设计说明、墙柱 、柱墙配筋详图、结构平面图、梁配筋平面图、楼梯大样图等共22张图纸。

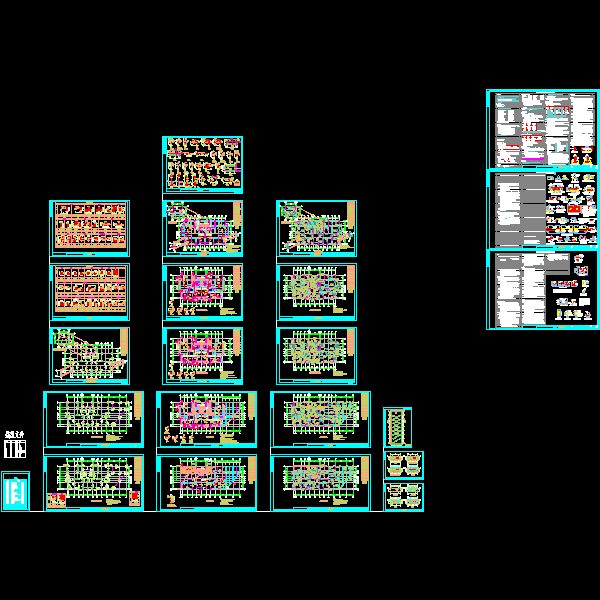

第 1 张图
