地上22层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 地下室功能:车库
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目为山东某住宅楼,该工程为地下二层,地上22层加机房层,主屋面檐口高度为67.2米,标准层总长度25.4米,总宽度24.9米。建筑设计结构形式为剪力墙结构,上部主体结构的嵌固部位为地下室顶板,主楼部分为筏板基础,6度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、基础配筋大样、墙、柱定位图、梁配筋图、板配筋图、 楼梯详图 、墙身详图等共31张图纸。

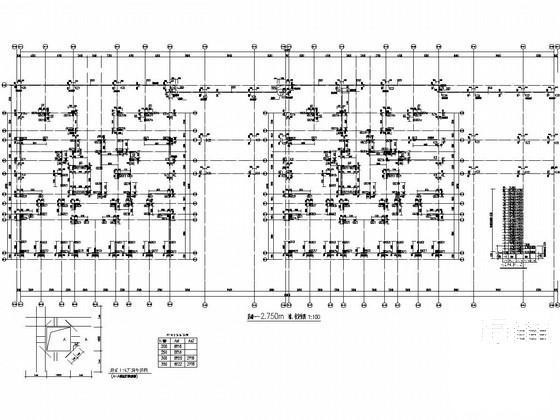

基础~-2.750m 墙、柱定位图

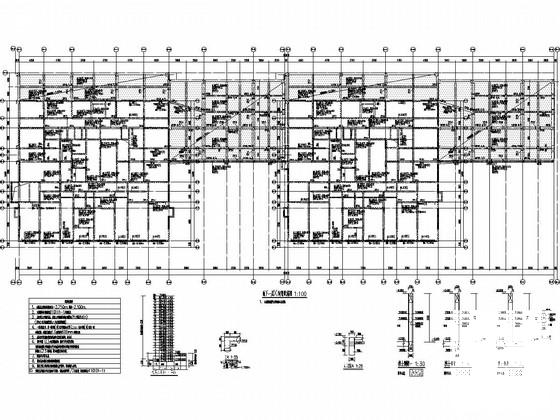

地下一层X向梁配筋图

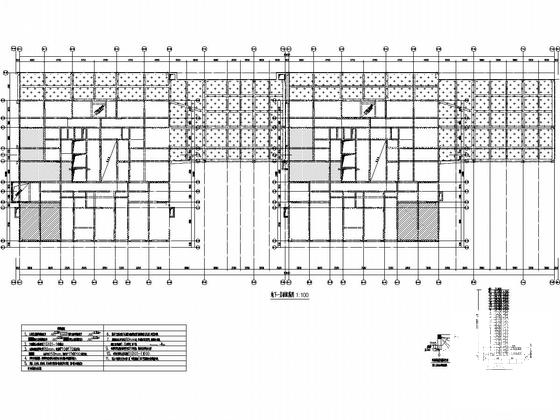

地下一层板配筋图

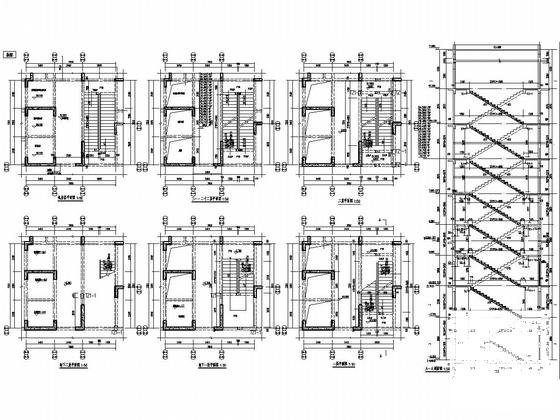

楼梯详图01

地下一层Y向梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

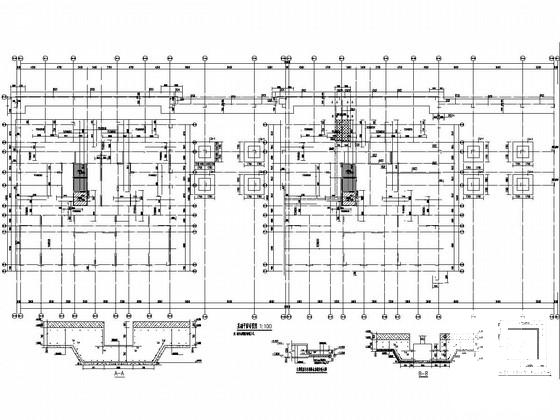

  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 地上22层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
