三栋地上18层剪力墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：独立基础,筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 地下室功能：车库
- 参考图纸：40张
- 设计年代：近代
附件详情
该附件为四川某小区普通的三栋住宅楼，均为地下一层，地上18层，总高为54.25米，建筑设计结构形式为全现浇钢筋混凝土剪力墙结构，基础为筏板基础和独立基础,7度设防。
该资料包含：
结构设计说明
、剪力墙、柱平面布置图、墙柱详图、结构
平面布置图
、梁平法施工图、
楼梯详图
等共40张图。

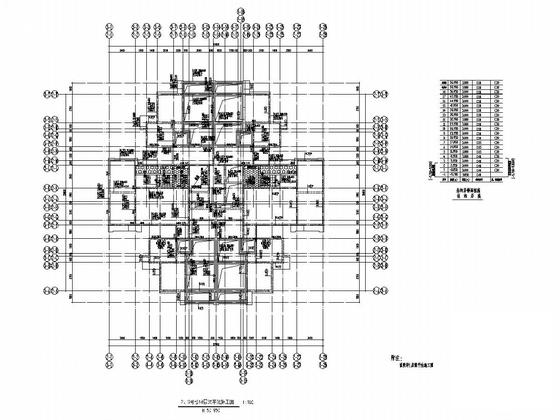

1号楼11~17层梁平法施工图

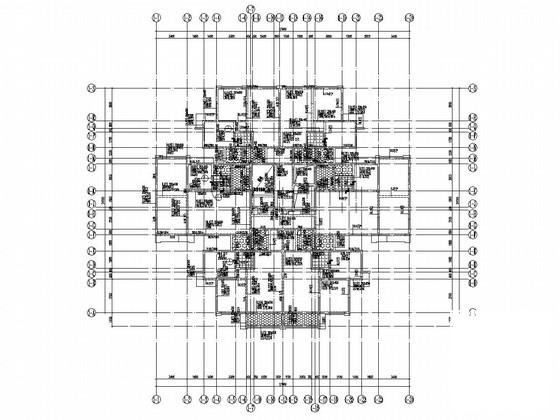

1号楼标准层结构平面布置图
2、3号楼18层梁平法施工图

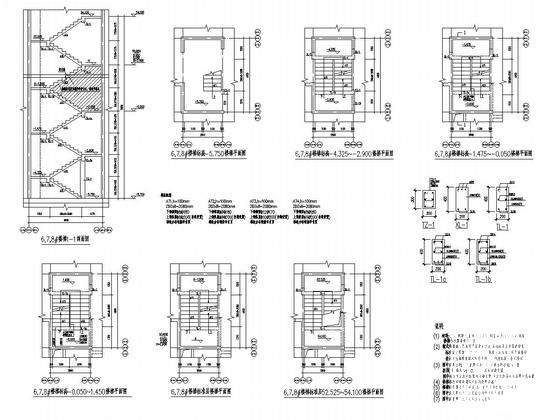

6、7、8号楼梯详图

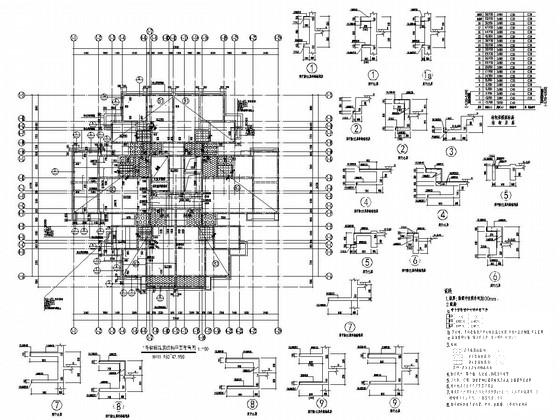

1、2、3号楼3层结构平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：8.83 MB
- 收藏次数：0
-
文件名称：
附件-995887980085805056070.zip
