一份4层框架结构宿办楼结构CAD施工图纸(柱下独立基础)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 参考图纸：18张
• 设计年代：近代

附件详情

本图纸四层的框架结构宿办楼结构施工图，该项目采用平面整体表示方法制图。地基采用柱下独立基础，8度设防。
该资料包含：框架结构总说明、基坑开挖平面图、基础平面布置图、柱平面布置图、框架柱配筋图、梁平面配筋图、板平面配筋图、地沟 平面布置图 、 楼梯详图 等共18张图纸。
出图日期：近代.02。

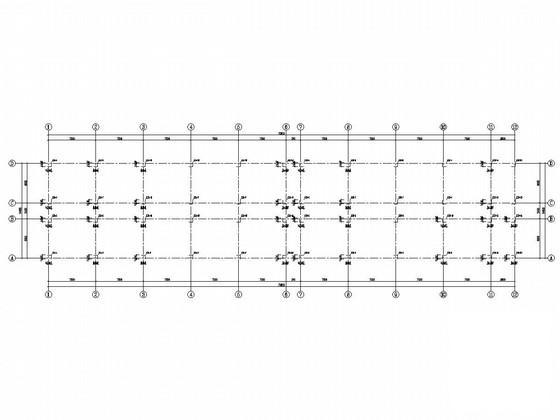

框架柱平面布置图

梁平面施工图

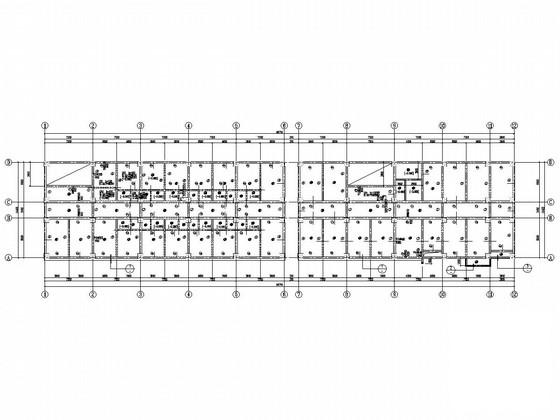

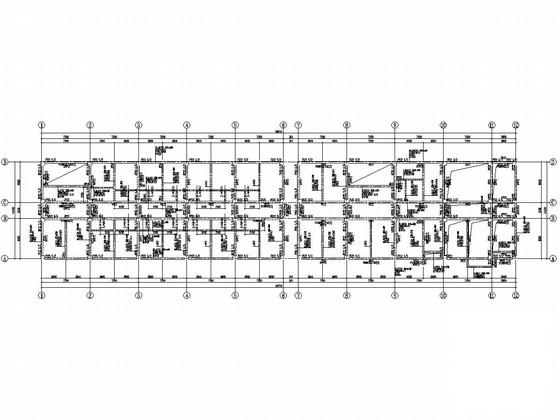

板平面配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
