一份5层框架结构办公楼毕业设计方案（建筑图纸结构CAD图纸计算书）(柱下独立基础)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本毕业设计内容为跨架结构5层办公楼结构设计，总建筑面积约4000平方米。办公楼首层层高为4.2m，2~5层层高为3.9m，主体高度为19.8m，室内外高差为0.45m，东西方向长61.8m，南北方向长16.3m。基础采用柱下独立基础，框架梁、柱、板均为现浇。
结构该资料包含：基础平面布置图，柱子平面布置图，二~五层梁板配筋图，楼梯图，一榀框架梁截面配筋图等8张图。
建筑该资料包含：立面图，各层平面图，剖面图等共计9张图。
计算书为word格式，共计133页。
图纸年代：近代

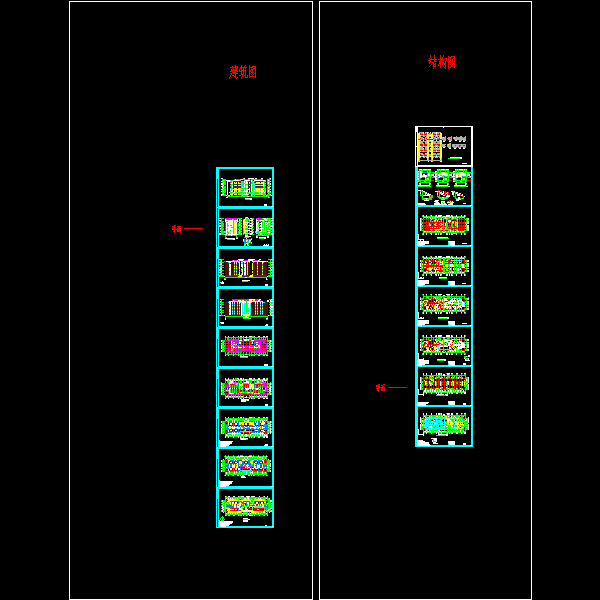

第 1 张图
