附件详情
-
1 引言 1
-
2 建筑结构设计 3
-
2.1附件详情 3
-
2.1.1工程名称 3
-
2.1.2建设地点 3
-
2.1.3附件详情 3
-
2.1.4地质条件 3
-
2.1.5气象资料 3
-
2.1.6地震情况 3
-
2.1.7材料 3
-
2.2 设计依据 3
-
2.3 建筑设计概述 4
-
2.4 结构布置 4
-
2.5 截面初估 6
-
2.5.1 板截面初估: 6
-
2.5.2 框架梁截面初估: 6
-
2.6框架计算简图 8
-
2.6.1确定框架计算简图 8
-
2.6.2计算各框架梁柱线刚度: 8
-
2.7荷载计算 10
-
2.7.1恒载标准值计算 10
-
2.7.2活荷载标准值 11
-
2.7.3竖向荷载下框架受荷总图 12
-
2.7.4风荷载标准值计算 18
-
2.7.5水平地震作用计算 20
-
2.7.6多遇水平地震作用计算 25
-
2.8 层间位移及剪重比的验算 25
-
2.9 水平地震作用下内力分析 26
-
2.10 风荷载作用下的内力分析 31
-
2.11 竖向荷载下的内力分析 35
-
2.11.1 恒荷载作用下固端弯矩的计算 35
-
2.11.2 活荷载作用下固端弯矩的计算 35
-
2.11.3竖向荷载下剪力计算 39
-
2.11.4竖向荷载下柱轴力计算 42
-
2.12 荷载效应组合 45
-
2.12.1竖向荷载作用下梁端剪力和弯矩调幅 45
-
2.12.2水平地震作用下梁端弯矩调整 47
-
2.12.3风载作用下梁端弯矩调整 48
-
2.13 框架柱的截面设计 58
-
2.13.1 内力调整 58
-
2.13.2框架柱的截面设计 60
-
2.14 框架梁的截面设计 62
-
2.14.1正截面受弯承载力计算 62
-
2.14.2 斜截面受剪承载力计算 65
-
2.15 框架梁柱节点抗震验算 68
-
2.16 板的配筋计算 69
-
2.16.1 屋面板的计算 69
-
2.16.2 楼面板的计算 73
-
2.17 楼梯的计算 77
-
2.17.1楼梯梯段斜板设计 77
-
2.17.2平台板设计 78
-
2.17.3平台梁设计: 79
-
2.18 基础的配筋计算 81
-
2.18.1 荷载设计值 81
-
2.18.2 A柱独立基础的计算 81
-
2.18.3 B柱独立基础的计算 85
-
2.18.4 C柱独立基础的计算 89
-
2.18.5拉梁的计算 92
-
2.19 技术经济指标分析 94
-
3 结论 95
-
谢辞 96
-
参考文献 97
附件详情
该附件为中学实验楼毕业设计,建筑面积4823.28平方米。建筑层数为4层,建筑高度为17.1米,每层高为3.900米,室内外高差为0.600米。钢筋混凝土框架结构。独立基础,抗震设防烈度为8度。
结构图包括:结构设计说明,基础
,基础详图,柱平面配筋图,各层板配筋图,梁配筋图,楼梯配筋图,共计10张图。
建筑图包括:建筑设计总说明,总平面布置图,平面图,正、背立面图,剖面图,
,外墙详图,屋面排水图共计9张图。
word格式计算书包括:毕业设计计算书,毕业实习报告,工作
表,教师评议书,开题报告,任务书,外文翻译,外文翻译封面。

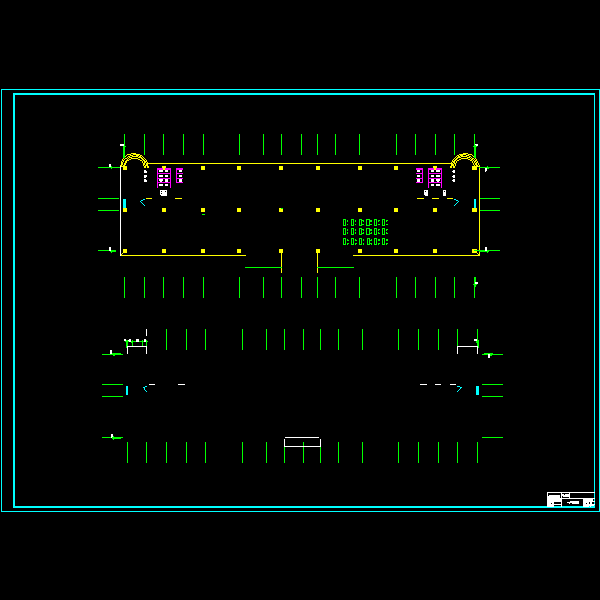

三层平面图

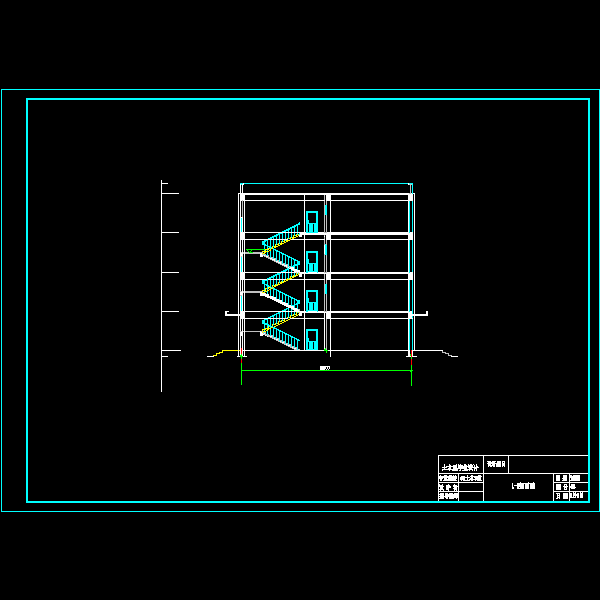

剖面图
2-2楼梯详图
基础结构平面图
7.750~15.600柱配筋平面图
3.850梁结构平面图
15.600板配筋图
建施01--建筑设计总说明.dwg

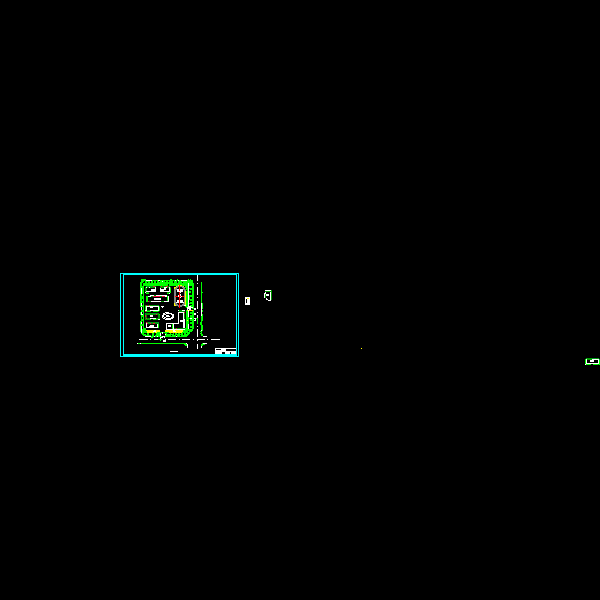

建施02--场区布置图.dwg
建施03--一二层平面图.dwg
建施04--三四层平面图.dwg

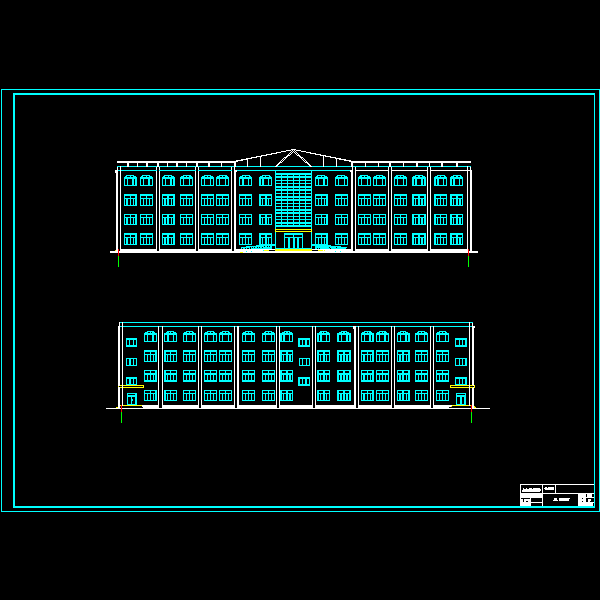

建施05--正背立面图.dwg
建施06--剖面图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
温馨提示:该资料由网友于2020-4-2 22:38:58上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。
|
