[CAD]一份5层框架公寓楼毕业设计方案(建筑图纸)(竖向荷载作用)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某五层框架公寓楼毕业设计(含计算书、建筑图)
该资料为：[学士]某五层框架公寓楼毕业设计(含计算书、建筑图)
该项目为西安交通大学学生公寓楼，位于西安市。该项目总建筑面积约8000平方米。本建筑主体结构5层，总高度18.60m，室内外高差为0.45m。建筑总长度为87.1m，总宽度为17.4m。建筑立面规整，除正门为玻璃门外，其余均采用实木门，窗为铝合金窗。该项目建筑结构形式为钢筋混凝土现浇结构，底层框架梁柱混凝土强度等级为C35，柱截面尺寸为700mm×700mm，梁截面尺寸为350mm×600mm。
内容包括：
计算书：
1附件详情
2结构布置及计算简图
3重力荷截计算
4框架侧移刚度计算
5横向水平荷载作用下框架结构的内力和侧移计算
6竖向荷载作用下框架结构内力的计算
7截面设计
共62页。
该资料包含：
建筑平面图、立面图、剖面图、屋顶平面图共5张图纸。

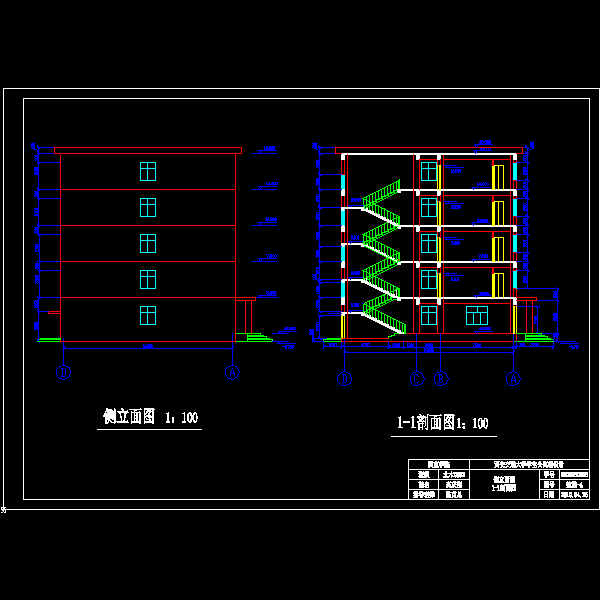

剖立面图.dwg

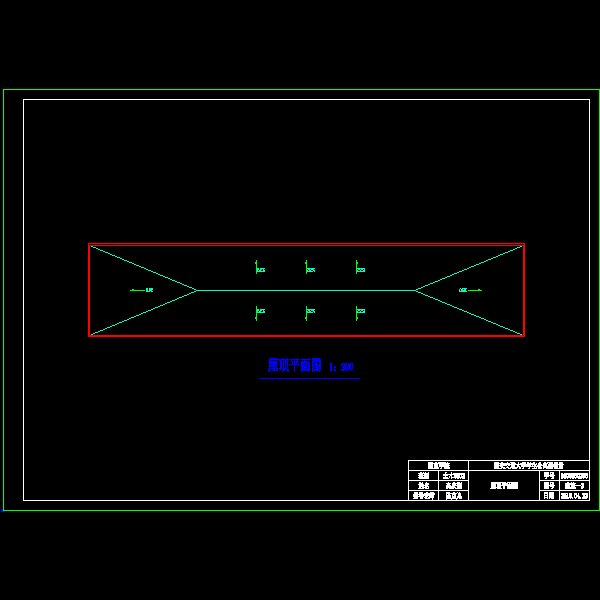

屋顶平面图.dwg

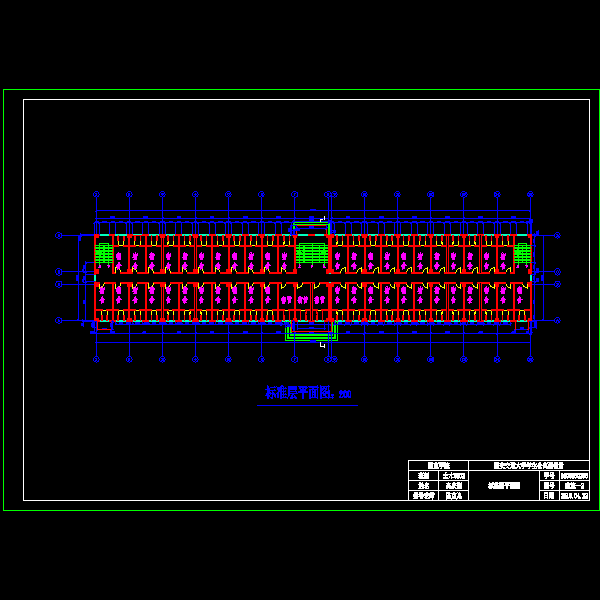

标准层平面图.dwg

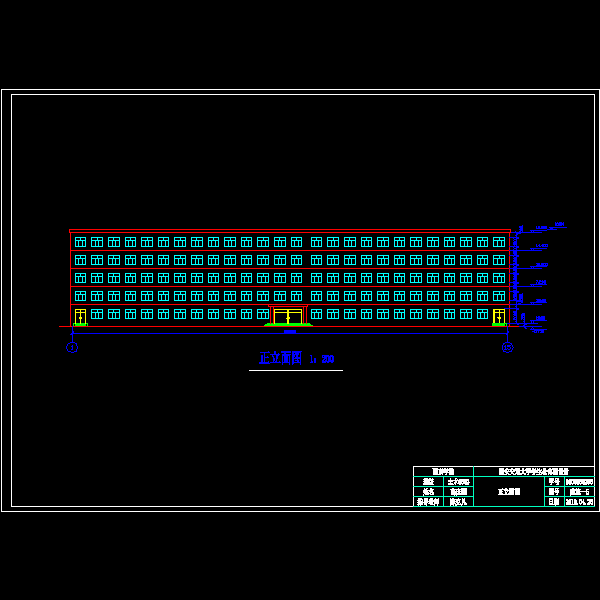

正立面图.dwg

首层平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
