一份[案例]5层框架结构职业学院教学楼毕业设计方案（建筑图纸结构CAD图纸计算书）(竖向荷载作用)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本次毕业设计为天津西青区行政职业学院教学楼设计。采用钢筋混凝土框架结构，整体五层,首层层高5.2米，标准层层高3.9米。独立基础，抗震设防烈度为7度。
包括：首层平面图，标准层平面图，立面图，剖面图，墙身详图，标准层梁配筋图，板配筋图，一品框架梁柱配筋图，详图共计13张图。
word格式计算书73页。
摘要
ABSTRACT
1 绪论
2 设计任务书
3 荷载计算
4 基本自振周期的计算
5 水平地震作用计算
6 水平地震作用下框架内力计算
7 竖向荷载作用下框架内力计算
9 截面设计
10 楼面构件及楼梯设计
结论
致谢
参考文献
图纸年代：近代6月。

平面图

梁配筋图

一品框架梁柱配筋图

第 1 张图

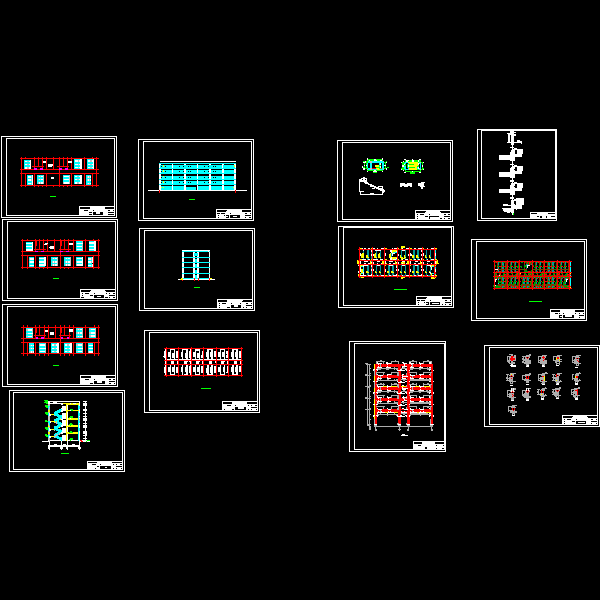

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-18 13:09:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
