[CAD大样图]一份点式小高层住宅楼毕业设计方案(竖向荷载作用)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某点式小高层住宅楼毕业设计
该资料为：[学士]某点式小高层住宅楼毕业设计
结构设计主要是竖向荷载作用下的框架计算和水平荷载作用下的地震作用计算,内力组合,梁柱配筋，楼梯计算,基础计算，楼盖及屋盖均采用现浇钢筋砖结构。
内容包括：
1.建筑图：建筑设计说明、建筑平面图、建筑立面图、建筑剖面图、屋顶平面图、 、墙身节点详图；

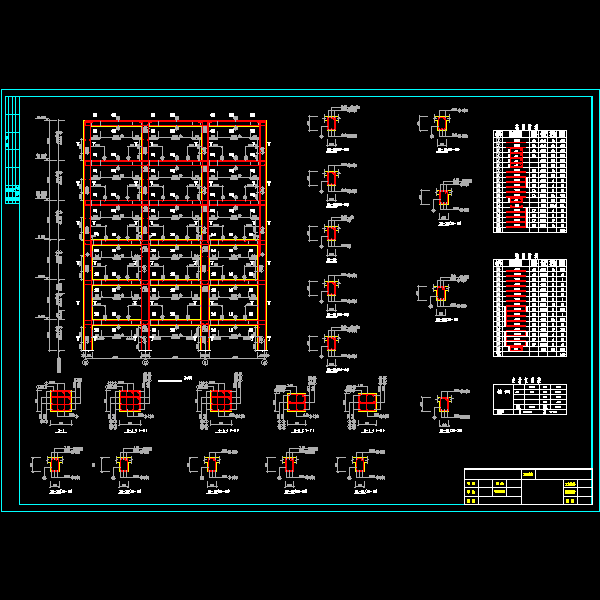

2.结构图：基础 、基础配筋图、二~四层结构平面图、五~九层结构平面图、屋顶层结构平面图、出顶层结构平面图、二~四层梁配筋图、五~九层梁配筋图、屋顶层梁配筋图、出顶层梁配筋图、一榀框架图、各层柱大样图。
3.计算书：荷载计算及地震力作用下框架侧移计算、竖向荷载作用下框架内力分析、内力组合、构件截面设计、单位工程 、基础设计共139页。

2

3

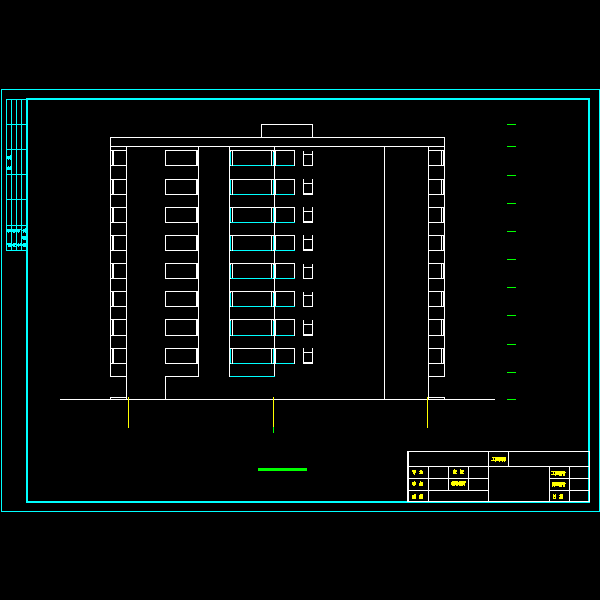

1-12南立面图.dwg

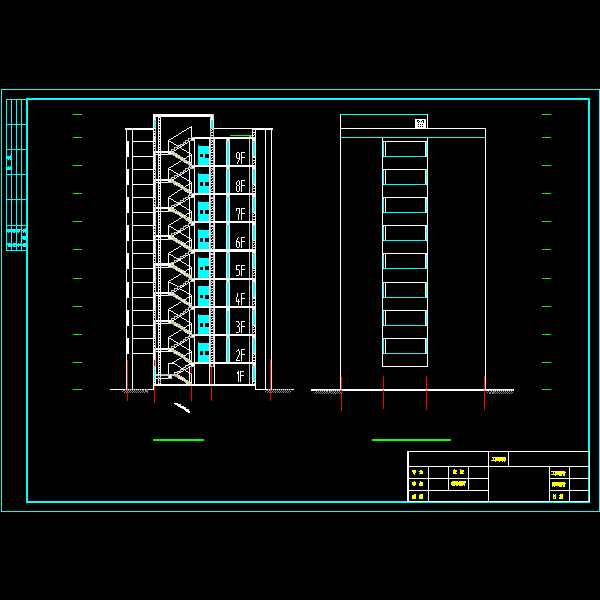

1-1剖面图，侧立面图.dwg

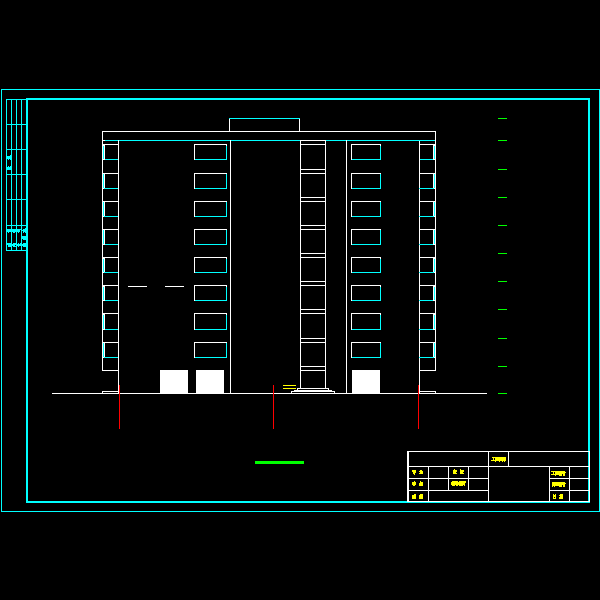

12-1北立面图.dwg

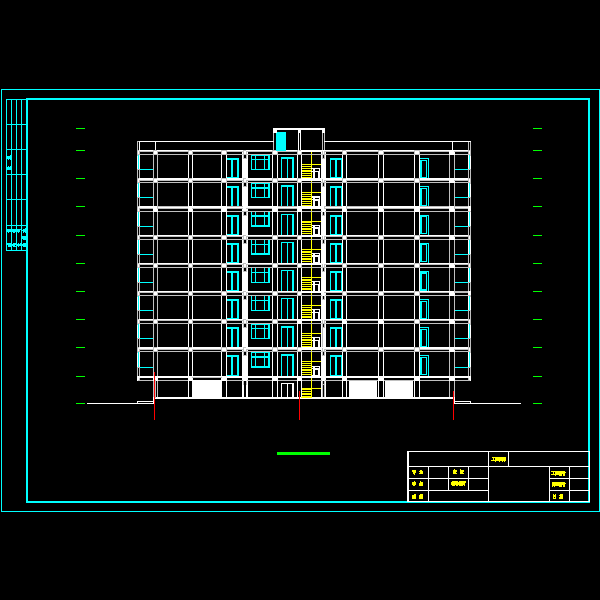

2-2剖面图.dwg

一榀框架.dwg

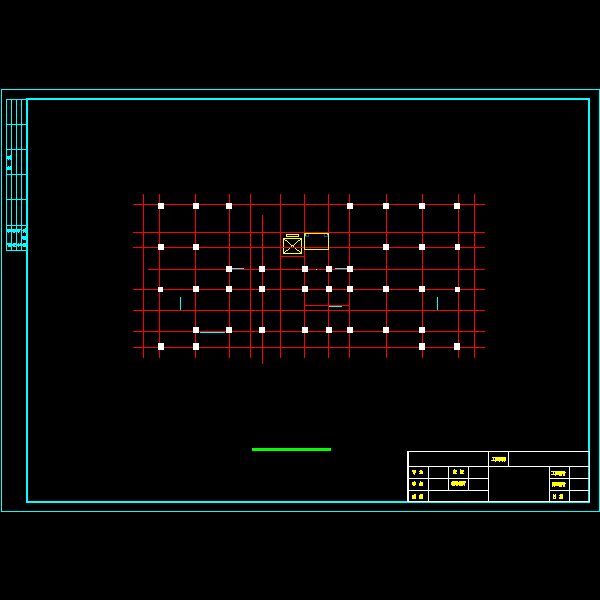

三—九层平面图1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
