国内3层异形柱框架结构别墅结构CAD施工图纸（独立基础）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是北京某别墅项目，地上3层，层高均为3m，建筑设计结构形式为现浇异形柱框架结构，基础形式为独立基础，基础，柱、梁、板均采用现浇，7度设防，基础设计等级为乙级。
该资料包含： 结构设计说明 ，基础图，梁板柱图，楼梯图等共计11张图。
分享投稿时间：近几年10月。

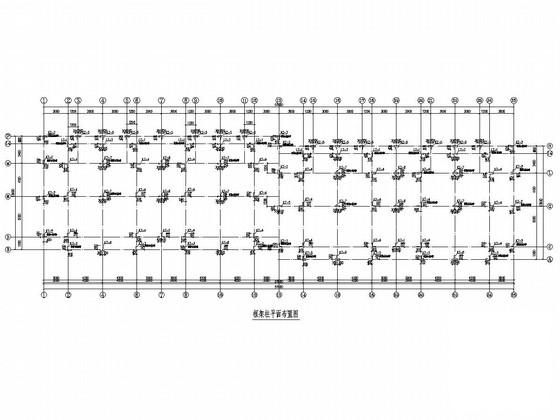

柱布置图

梁配筋图

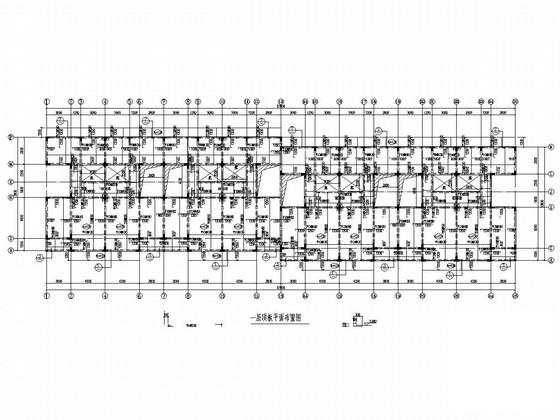

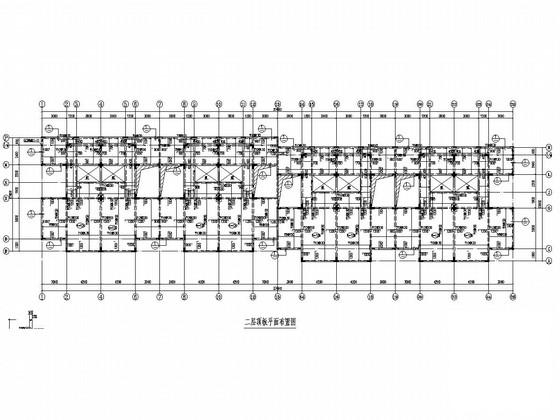

板配筋图

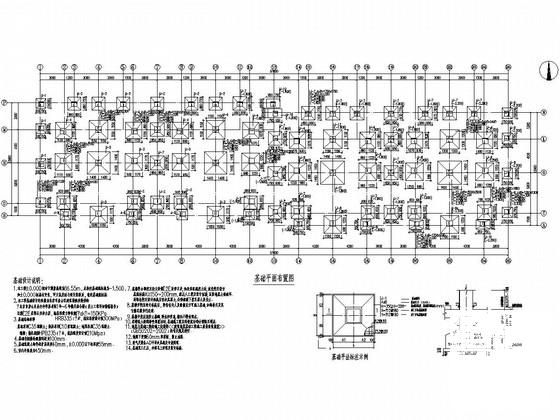

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
