[CAD]两层异形柱框架结构别墅结构图纸（人工挖孔桩）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是两层别墅项目，地下局部一层，异形柱框架结构，总高9.7米，人工挖孔桩基础，抗震设防烈度为7度，场地为Ⅱ类，包括：资料目录，结构设计总说明，桩位平面布置图，桩基础详图，柱,墙 平面布置图 ，梁板配筋图，户型屋面梁板配筋图，楼梯配筋图等共计15张图。
。

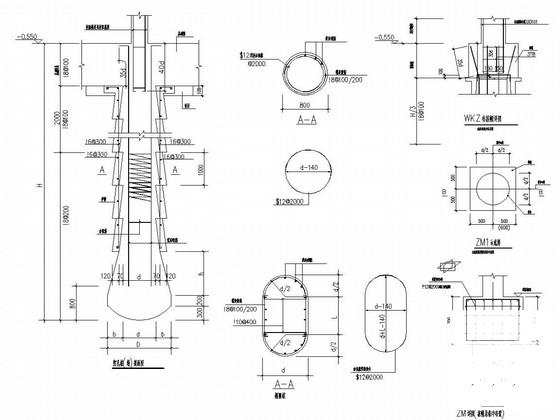

桩基础详图

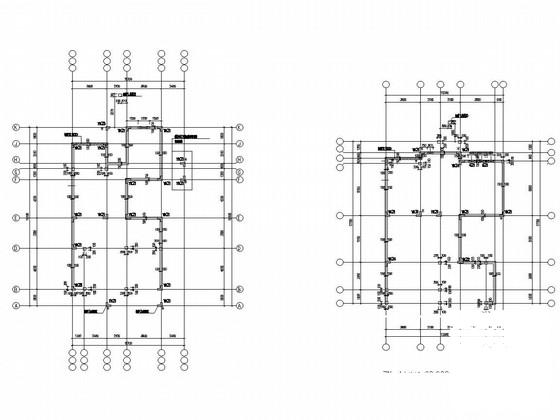

基础顶~2.900柱,墙平面布置图

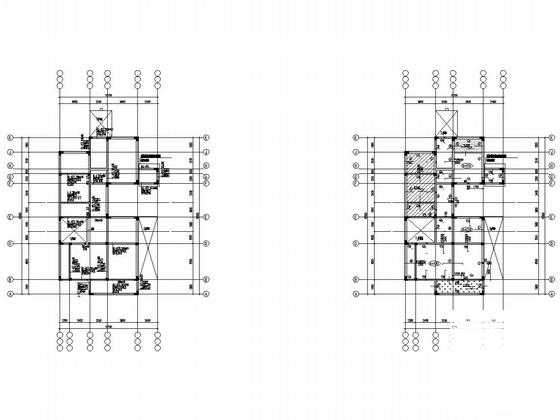

ZN-3户型梁板配筋图

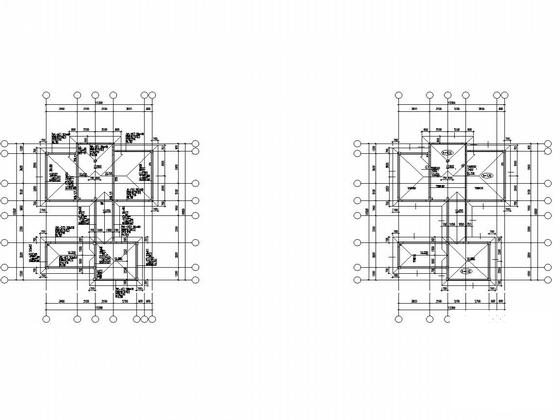

ZN-4户型屋面梁板配筋图

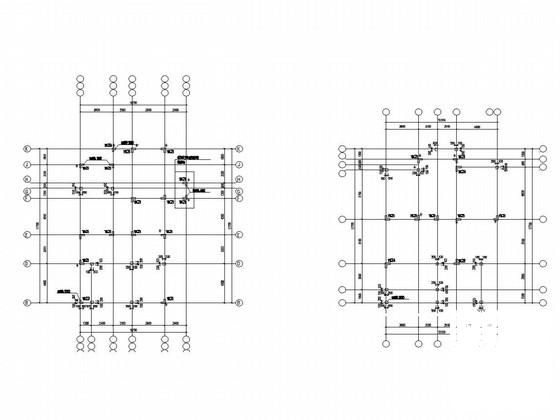

2.900 ~屋面柱平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
