大桥人工挖孔桩施工方案（试验桩）(摩擦桩)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、 编制依据 1
• 二、项目概要 1
• 三、试验桩目的 1
• 四、地质状况 2
• 五、施工准备 2
• 5.1技术准备 2
• 5.2施工现场准备 2
• 5.3人、机、料准备 2
• 六、桩基 施工工艺 3
• 6.1场地清理 4
• 6.2测量放样 4
• 6.3挖孔 4
• 6.4爆破 6
• 6.5清孔 7
• 6.6成孔检查 7
• 6.7护壁计算 8
• 6.8钢筋笼的制作与安装 10
• 6.9灌注混凝土 11
• 6.10成桩检测 12
• 七、 防止 质量通病 措施 12
• 7.1挖孔 12
• 7.2 钢筋工程 12
• 7.3砼灌注 12
• 八、质量保证措施 12
• 九、安全保证措施 14
• 9.1安全措施 14
• 9.2应急预案 17
• 9.3事故处理 17
• 十、 环境保护及文明施工措施 17

附件详情

大桥桩基共35根，桩径有三种尺寸，分别为120cm、150cm和160cm，桩长分别为15m、18m和21m，全部为摩擦桩。选取左幅的3#-1和右幅的3#-3作为试验桩基。
桩基 施工工艺
1、土质地层开挖：土质地层、砂石层，开挖时人工采用锹、镐等工具清除；
2、石质地层开挖：石质地层设计勘测为卵石土，开挖时对能够人工挖除的采用人工挖孔，对于挖掘过程中遇到大块岩层采用浅孔松动爆破，松碴装入吊筒后采用小型卷扬机提升，采用内撑式标准组合钢模浇注砼护壁，钢筋笼在钢筋加工场统一制作，炮车托运，吊车吊放，砼由砼搅拌站统一拌制，砼运输车运输。
3、遇水位较高，河滩及河道旁的桩基，人工挖孔困困难时，采用冲击钻成孔。
人工挖孔桩 施工工艺
场地清理→测量放样→施工混凝土护圈→分节开挖和出土→安装护壁模板→灌注护壁混凝土→养护、拆模→循环开挖作业至设计桩底高程→检孔→钢筋笼的制作与安装→灌注混凝土→成桩检测

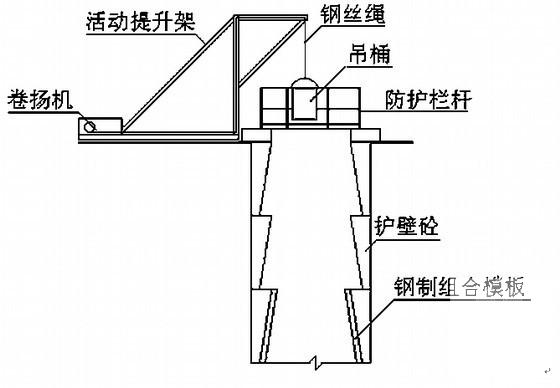

第 1 张图
