[CAD]特变电工公司油库增容施工方案(人工挖孔桩)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为某有限公司油库增容土建改造工程，该工程由几个小独立分项构成：油罐区防火堤围墙改建工程、新增油罐扩建区砼地坪、油罐油管道沟开挖与砌筑、油罐基础、避雷接地预埋与安装、彩钢板在滤油房隔离出工作间。具体： 　　1.油罐区防火堤围墙改建：原防火堤南面围墙拆除，东西面围墙扩建，工程具体做法为：围墙基础开挖深度0.7m，100mm厚C10砼垫层，基底砌370mm墙，厚120mm，MU10砖M7.5水泥砂浆砌筑240mm墙，墙高1000mm，面层抹水泥砂浆刮乳胶漆二遍。2.新增油罐扩建区C20砼地坪。3.500T油罐油管道沟砌筑：沟净空宽800mm，沟深度600mm，100mm厚C10砼垫层，沟避MU10砖M7.5水泥砂浆砌420mm高240mm砖墙，沟内壁水泥砂浆抹灰，现浇C20砼沟盖板内配单层双向φ8@150钢筋。4.油罐基础：基础开挖深度0.7m，100mm厚C10砼垫层，基础采用800mm厚C20砼，油罐基础共3个，基础布筋双向双层φ8@150。如果基础开挖至设计标高遇到回填土层未夯实，则超深部分采用人工挖孔桩。防雷接地体采用L50×50×5角铁，长度2500mm，间距5m，接地线采用-40×4扁铁，引出线与油罐接地点焊接并与原油罐接地线连接。5.在滤油房墙角用50mm厚彩钢夹芯板分隔6m×4m×3.6m工作间。 　　

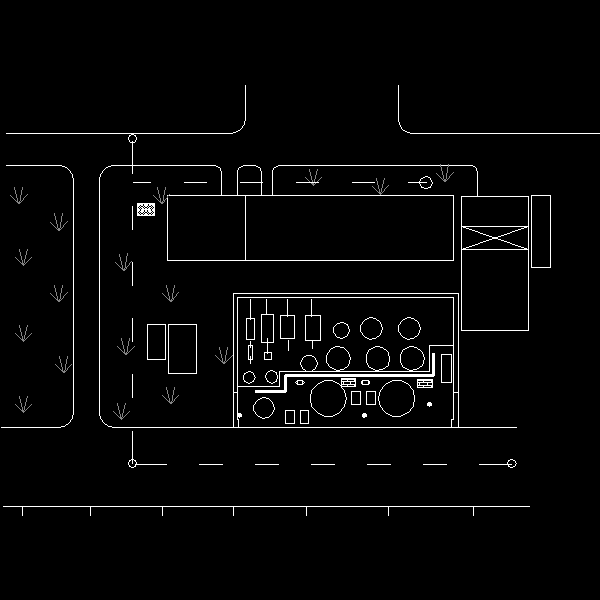

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
