[CAD]框架结构地下室结构图纸（人工挖孔桩）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 地下室功能：人防
• 参考图纸：7张

附件详情

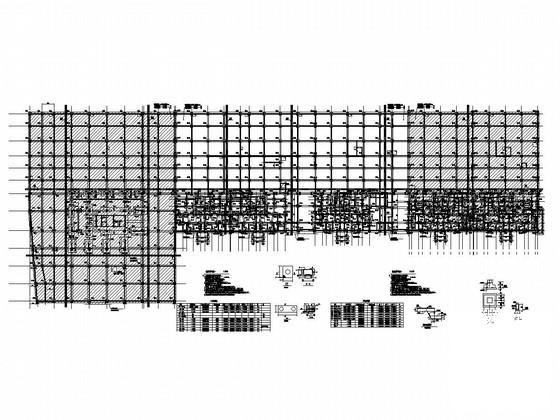

该项目为某小区地下人防项目，采用人工挖孔桩基础，该资料包含：基础结构平面图、基础地梁配筋图、桩位 平面布置图 、地下室墙柱定位及配筋图、地下室顶结构平面图、地下室顶板配筋图、地下室顶梁配筋图共7张图纸。

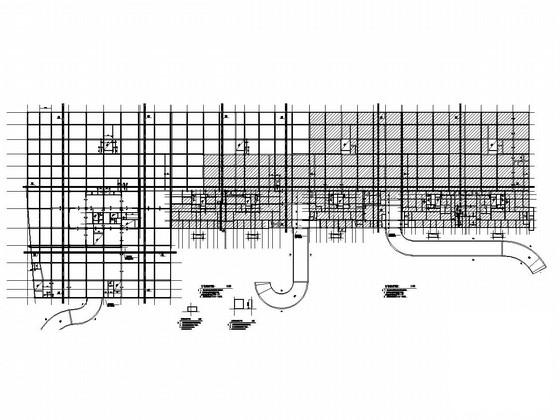

基础地梁配筋图

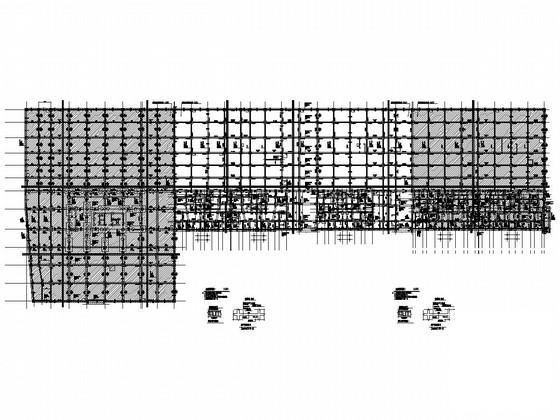

桩位平面布置图

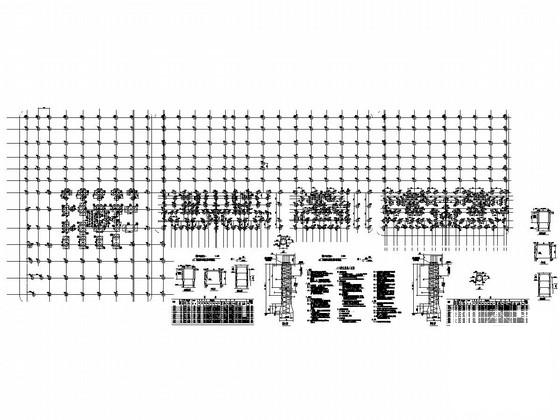

地下室顶结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-25 16:12:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
