[CAD]3层异形柱框架结构高级别墅结构图纸（建筑图纸）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：设备用房
• 参考图纸：22张
• 设计年代：近代

附件详情

地下1层，地上3层，结构总高度为10.900m(至屋面檐口)，建筑类别为住宅,采用现浇钢筋混凝土异形柱框架结构，采用高强预应力混凝土PHC管桩，基础设计等级为丙级，抗震设防烈度为6度。

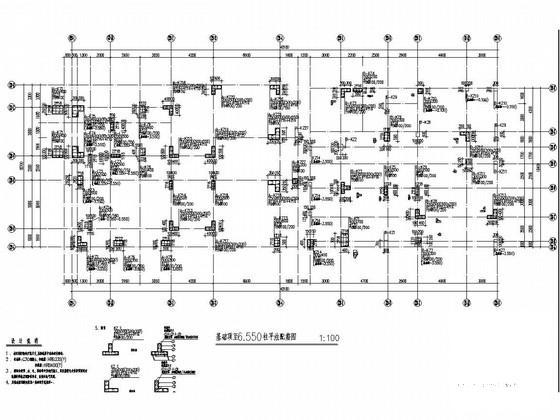

该资料包含：结构说明，预应力管桩说明，基础图，柱布置图，梁配筋图，板配筋图，楼梯图，平面图等共计22张图。
分享投稿时间：近几年

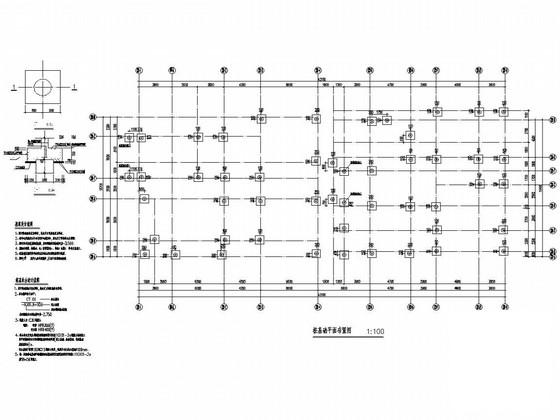

基础 平面布置图

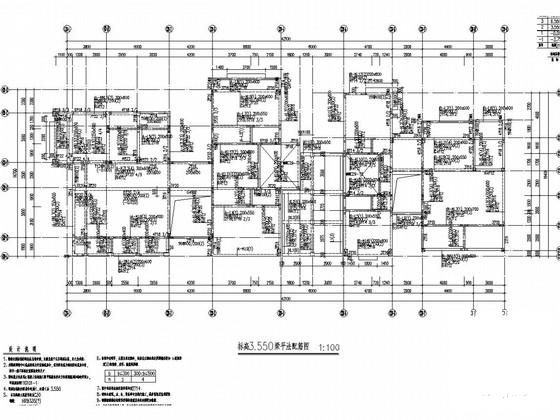

梁配筋图

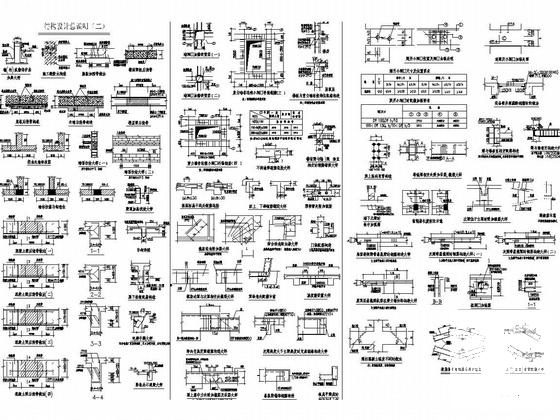

构造图

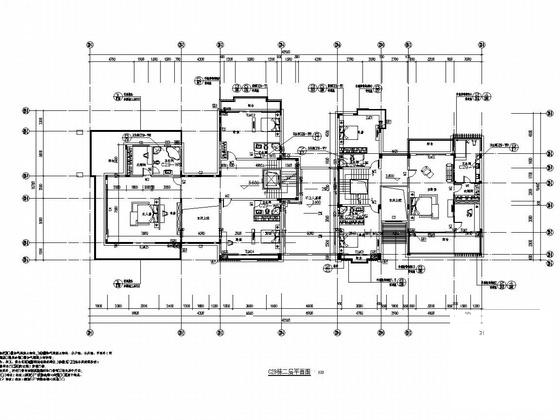

平面图

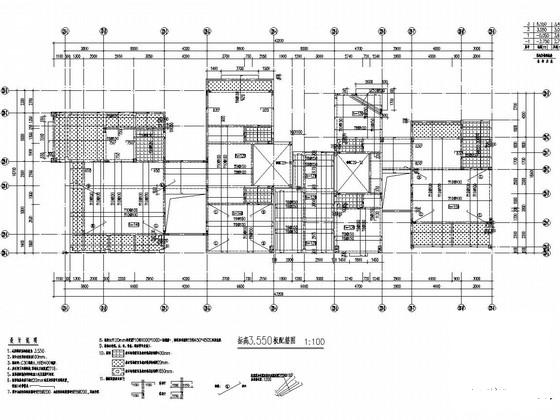

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
