一份拱形钢结构屋顶网球场结构CAD施工图纸(柱下独立基础)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年,25年
• 建筑设计结构形式：钢结构
• 钢结构：其他结构
• 特种结构：薄壳结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：18m
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

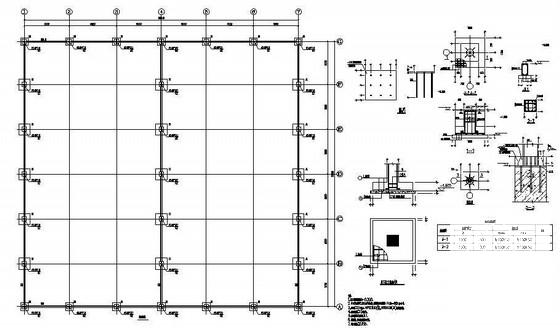

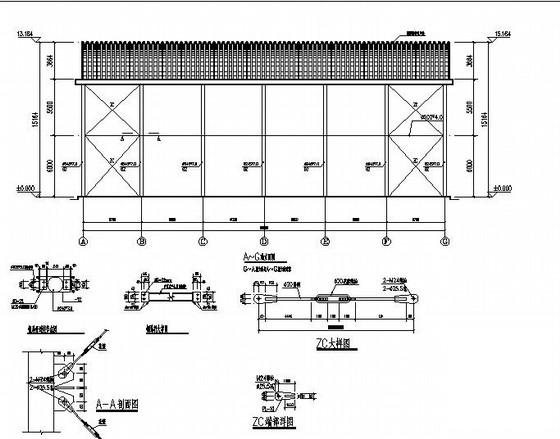

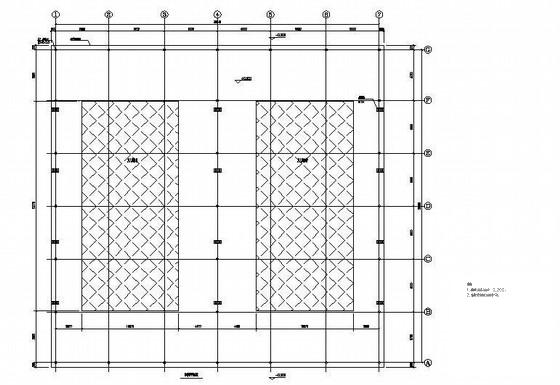

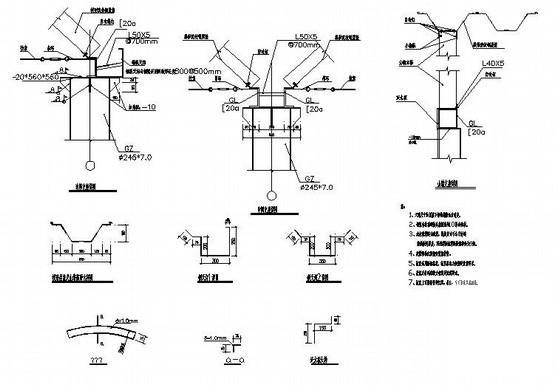

钢结构屋顶网球场结构施工图，6度抗震设防，采用柱下独立基础。包括：网球场平面布置图，基础平面布置图及基础详图，屋顶平面布置图，拉锁 平面布置图 ，支座详图等共计9张图纸。
