[CAD]24层剪力墙结构保障性住房结构施工图纸（CFG桩）(柱下独立基础)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：24层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.25kN/平方米
• 地下室功能：车库
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目是山西大同某保障性住房项目，地上24层，剪力墙结构，剪力墙的抗震等级为三级，地下两层车库，抗震设防烈度为7度，场地为Ⅱ类，基础形式为平板式筏基础，基础设计等级为乙级。
包括：结构设计总说明，基础底板平法施工图，CFG桩桩位布置图，基础详图，各层墙体平法施工图，暗柱详图，板平法施工图，墙身大样，附属商业柱下独立基础 平面布置图 ， 楼梯详图 等共计36张图.

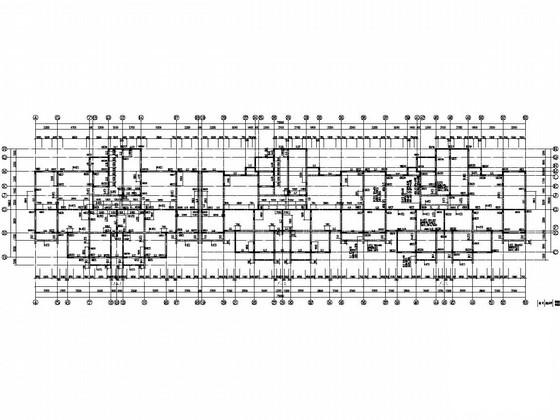

地下二层墙体平法施工图

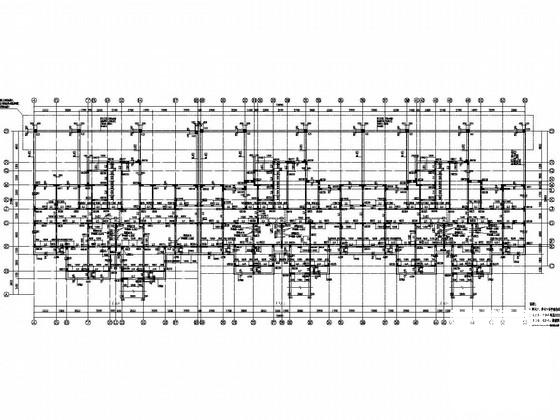

四～二十三层墙体平法施工图

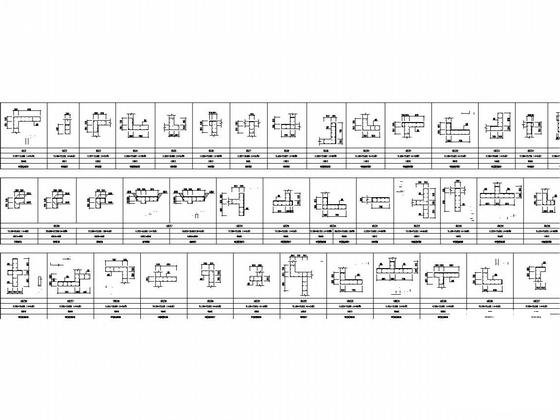

暗柱详图

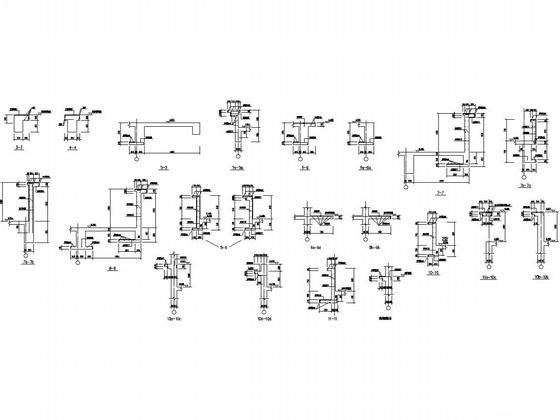

墙身大样

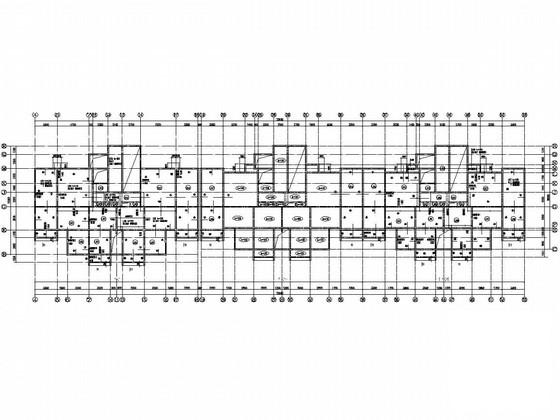

五～二十三层顶板平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
