一份6层底框结构商住楼结构CAD施工图纸(柱下独立基础)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 风压：0.40kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

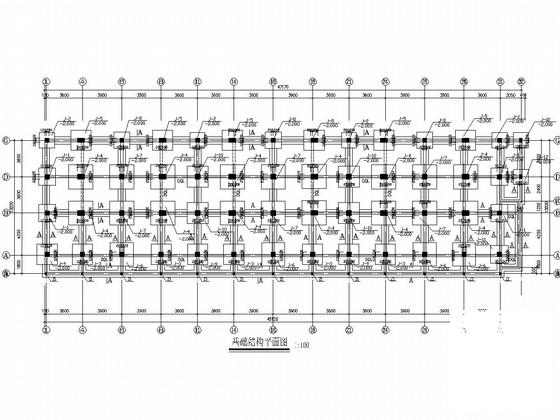

该项目为六层底框结构商住楼项目，一层为店铺，二层以上为住宅，基础形式为柱下独立基础及墙下钢筋混凝土条形基础，地基基础设计为乙级。该资料包含： 结构设计说明 ，基础 平面布置图 ，柱下独基详图，底层柱平法配筋图，夹层结构平面图，夹层现浇楼板配筋图，结构平面图，横向梁平法配筋图，现浇楼板配筋图，阁楼层结构平面图，屋顶结构平面图，构架详图， 楼梯详图 等共27张图纸。
11月。

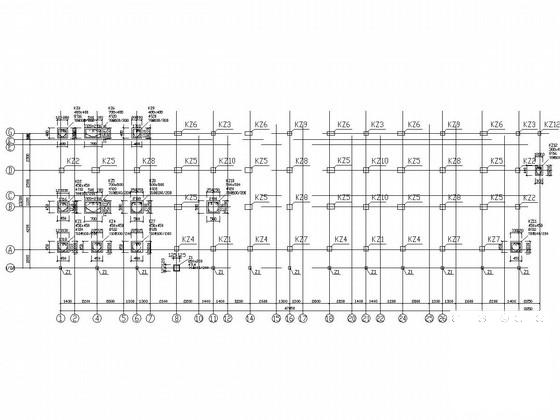

底层柱平法配筋图

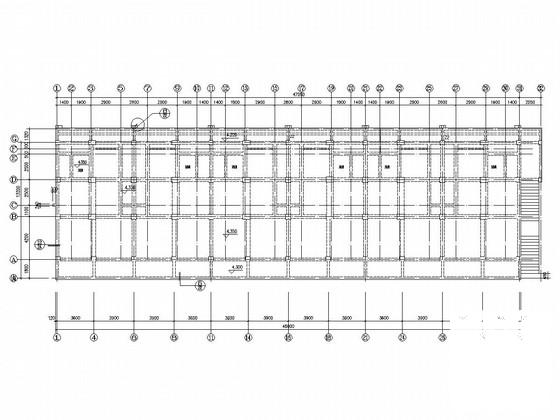

二层结构平面图

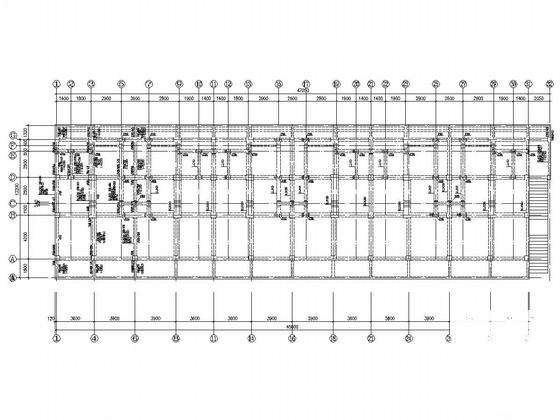

二层横向梁平法配筋图

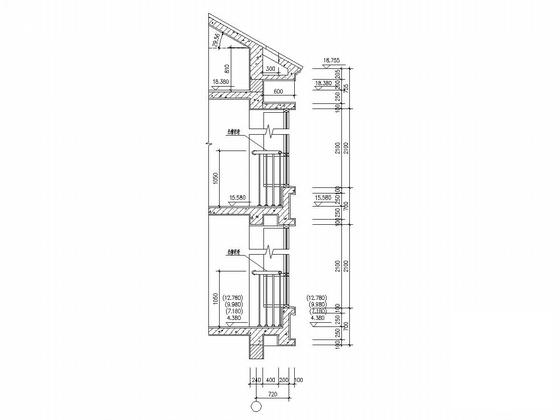

墙身大样图

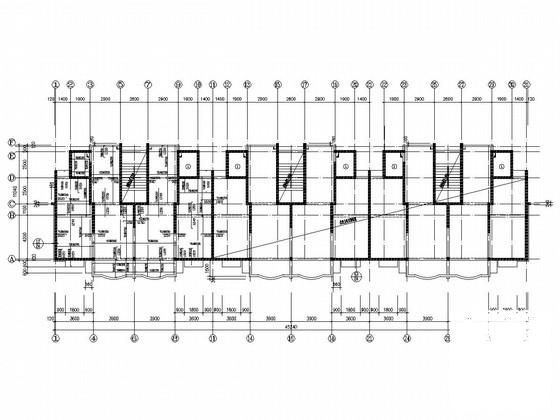

四~六层现浇楼板配筋图
