一份6层筏型基础坡屋面底框结构商住楼结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目主体部分采用砖混结构，商业部分框架结构，基础为筏基，柱下独基。该项目建筑抗震设防分类为丙类；场区抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第3组，建筑场地类别为Ⅲ类，场地特征周期为0.65秒。建筑物安全等级为二级。地基基础设计等级为丙级。框架部分：框架抗震等级为四级。
该资料包含： 结构设计说明 ，基础平面布置图，基础详图，梁板 平面布置图 ，坡屋面梁板平面配筋图，墙身大样， 楼梯详图 等
共15张图纸。

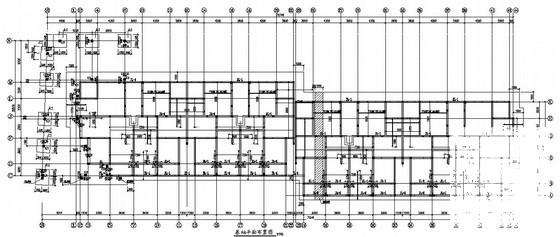

第 1 张图

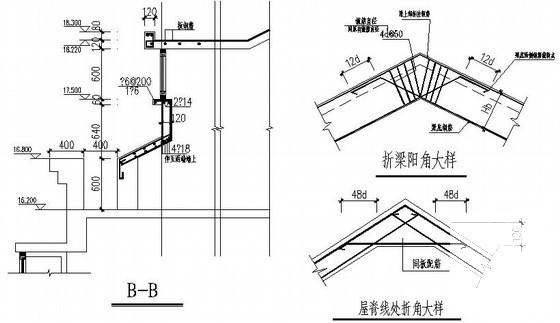

第 2 张图

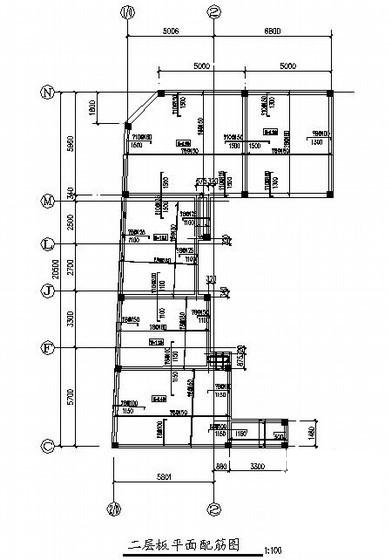

第 3 张图

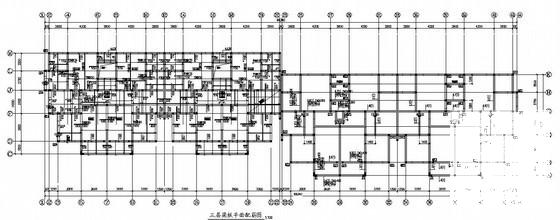

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
