一份26层框剪结构住宅楼结构CAD施工图纸（筏型基础）(抗震设防类别)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：26层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库
• 参考图纸：28张
• 设计年代：近代

附件详情

1、该项目结构：主体地下一层，地上二十六层，建筑高度78.6米；裙房：地上二层，建筑高度8.7米。
2、结构体系：主楼为剪力墙结构；裙房为框架结构。
3.、该项目抗震设防类别为丙类，建筑结构安全等级为二级，设计合理使用年限50年，抗震设防烈度为6度，抗震等级为四级。该项目建筑防火分类等级为一类，建筑耐火等级为一级。

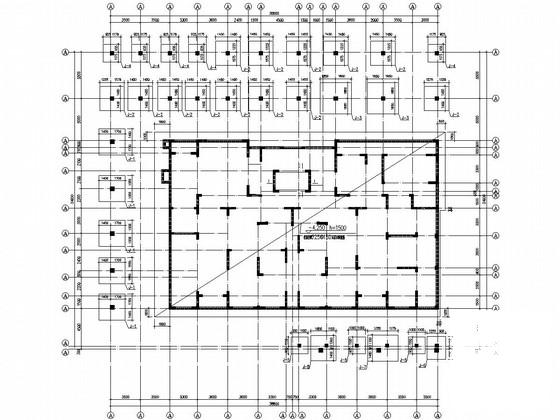

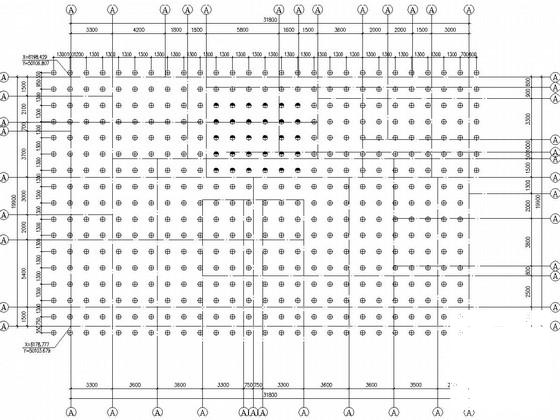

基础 平面布置图

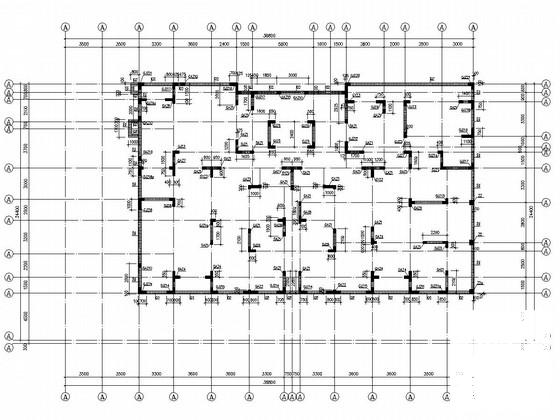

剪力墙平法施工图

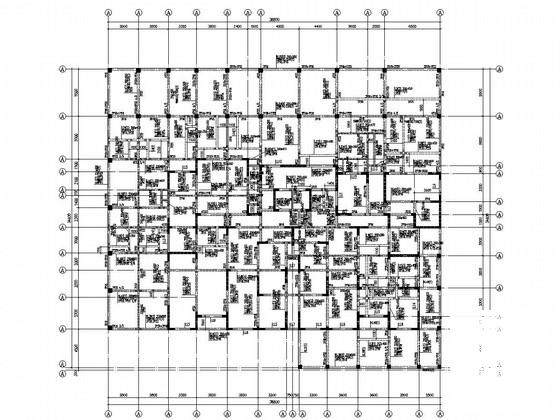

梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-13 13:18:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
