一份2层筏形基础框架别墅结构CAD施工图纸（抗震不设防）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 风压：0.75kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目为二层框架结构别墅，屋面均布活荷载标准值：0.5kN/平方米。
全套图纸10张，包括 结构设计说明 、基础平面图、基础详图、一层柱配筋图、二层柱配筋图、二层梁配筋图、屋面梁配筋图、一层板配筋图 、二层板配筋图、屋面板配筋图、楼梯大样图。

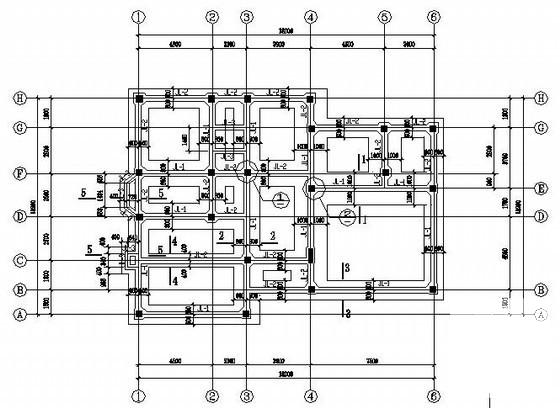

第 1 张图

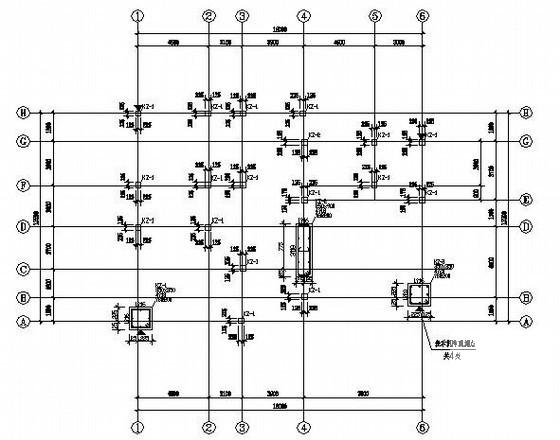

第 2 张图

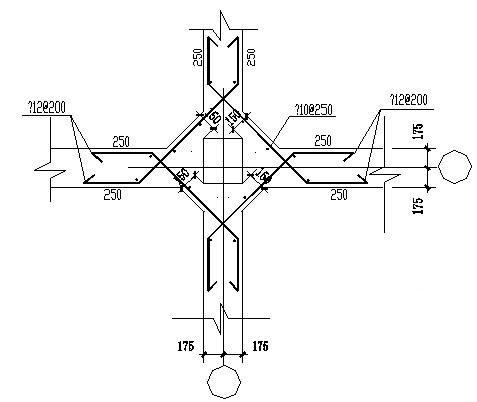

第 3 张图

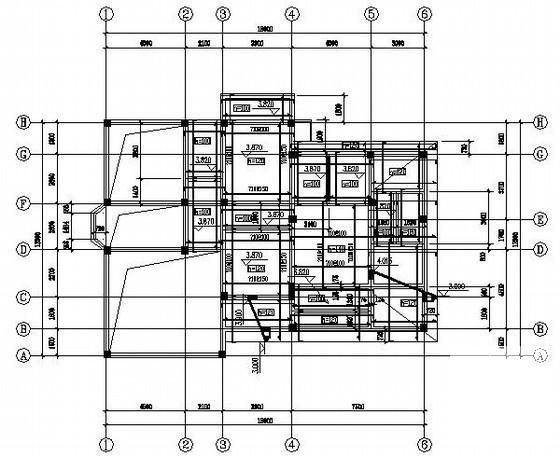

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
