一份灾后恢复重建多样性保护设施结构CAD施工图纸(抗震设防类别)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：木结构,砌体结构
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 参考图纸：8张

附件详情

该项目名称为灾后恢复重建生态修复项目生物多样性保护设施恢复、重建工程，子项名称为管护站护站。其中坝子四围坪管护站为二层砖木结构房屋，墙体厚120mm，370x370mm扶壁砖柱，采用烧结普通砖，层高3.0m。
该项目抗震设防烈度8度,设计基本地震加速度值0.2g,设计地震分组第二组，建筑抗震设防类别为丙类。本次加固设计该房屋的后续使用年限为30年。
该资料包含：

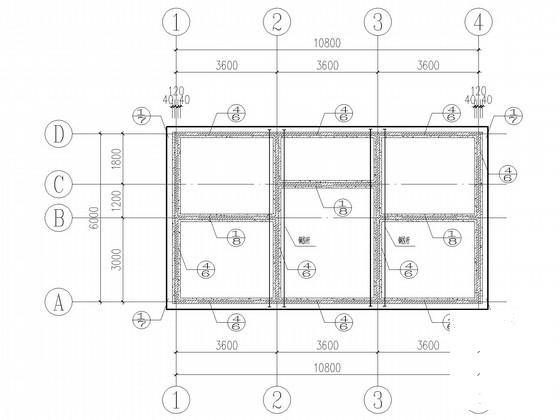

管护站加固布置图、立面示意图
钢筋网砂浆加固墙体
新增圈梁加固大样
砂浆面层加固墙体
共8张图纸。

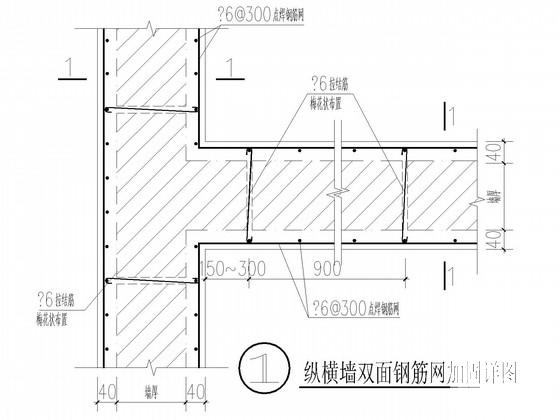

纵横墙双面钢筋网加固详图

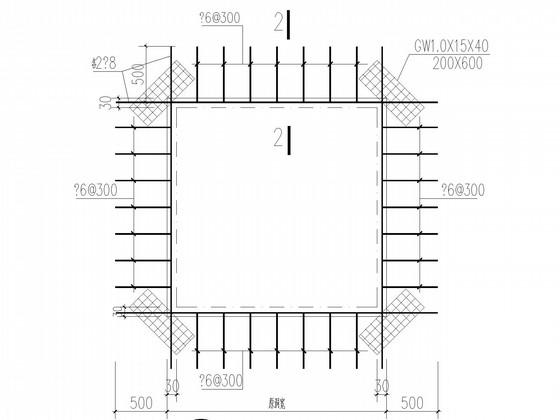

洞口加强配筋网详图

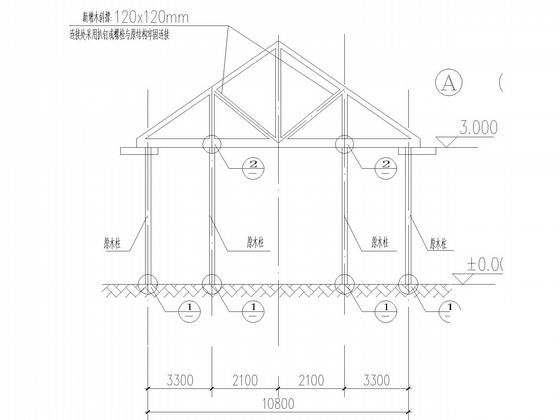

砖木结构房屋立面示意图

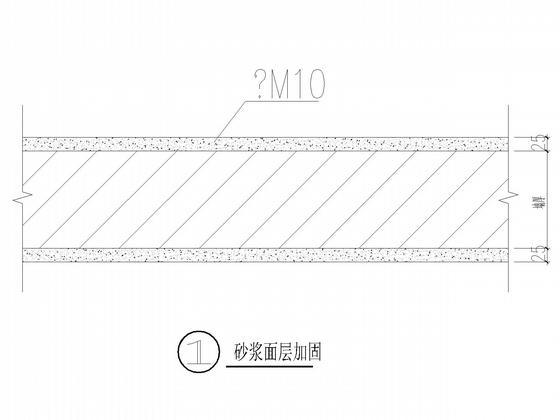

砂浆面层加固

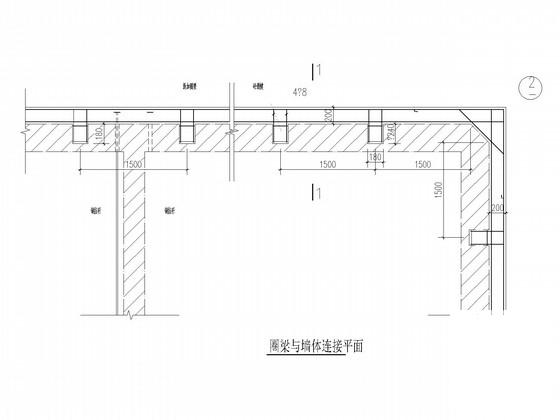

圈梁与墙体连接平面
