城市人行地通道用电工程CAD施工图纸（7张）(抗震设防类别)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
地通道总建筑面积为：2500平方米，地通道净宽12m，净高4.5m。地通道顶板厚100cm，侧墙厚100cm，地通道总宽14.0m。梯道由钢筋混凝土闭合箱涵及踢踏步构成，根据相关规范计算得梯道净宽7.2m，梯道箱涵侧壁80cm，地道箱涵总宽8.8m。
......
设计荷载：
人群：4.0KN/m2；
车辆荷载：城A级
......
通道概况：
地通道净宽12m，梯道净宽7.2m，地通道不设纵坡，横坡：0.5% 另管道纵坡设0.2%，抗震设防烈度为6度，设计基本地震加速度值为0.05g，结构抗震设防类别为C类，结构抗震设防措施等级7。
......
设计于2014年，共7张CAD设计图。

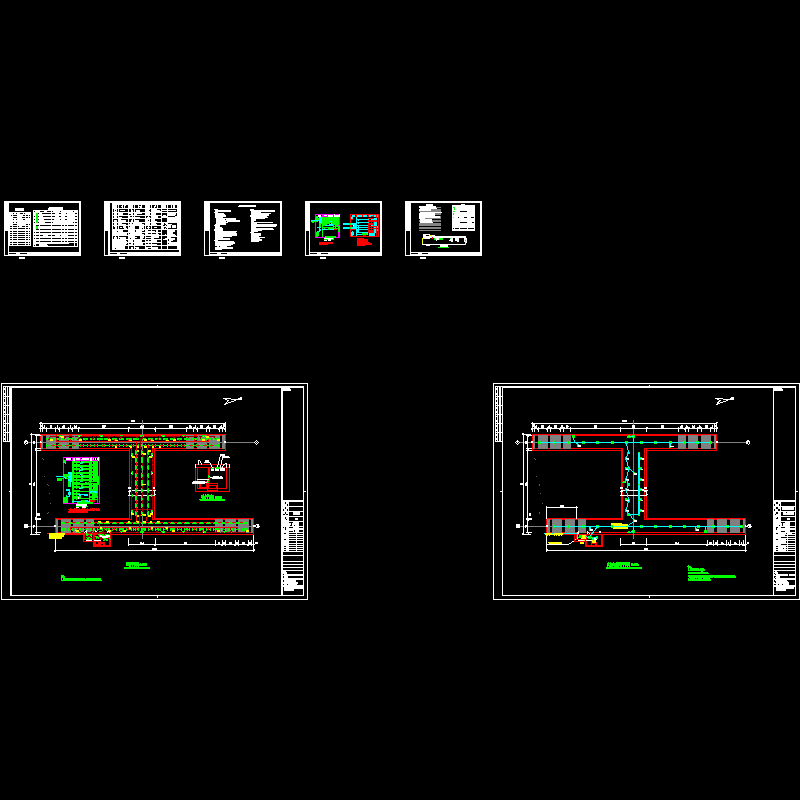

02下穿道平面图.dwg

图签.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
