一份5层砌体结构办公楼结构CAD施工图纸（条形基础）(抗震设防类别)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该工程建筑抗震设防类别：丙类；结构安全等级：二级；结构环境类别：二类b。抗震设防烈度为7度，设计地震基本加速度：0.05g，设计地震分组为第一组。

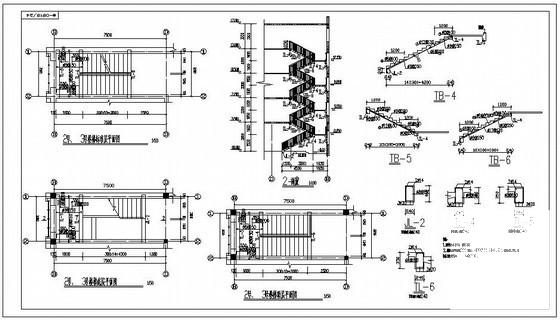

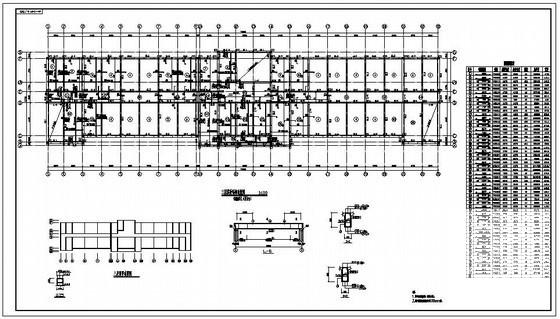

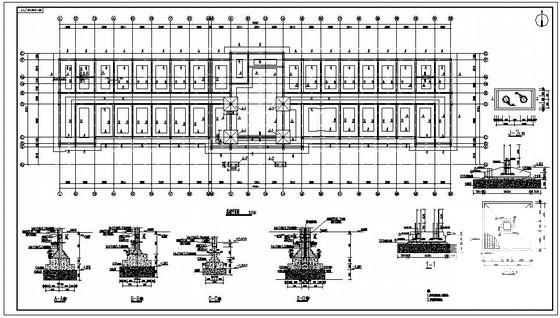

全套9张图纸，包括各层楼面结构布置图、基础平面图、 楼梯详图 。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

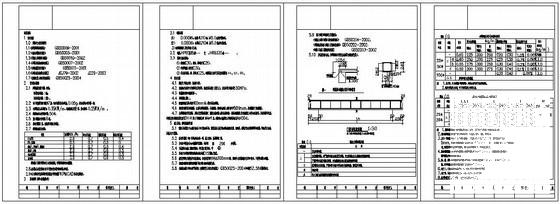

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
