一份单层砌体结构平房仓结构CAD施工图纸（条形基础）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

某直属库平房仓砖混结构设计图
该资料为：某直属库平房仓砖混结构设计图
该资料包含：
结构设计总说明、基础结构平面、基础详图、结构平面图、屋面结构平面图、拱板模板图、拱板配筋图、拱板埋件布置图、拱板钢筋明细表、梁、柱配筋图 节点详图 共12张图纸。

结构平面图

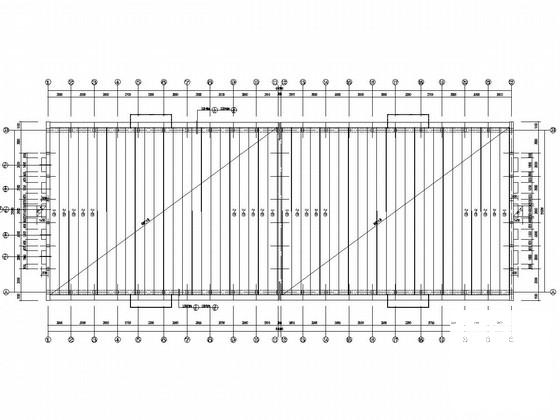

屋面结构平面图

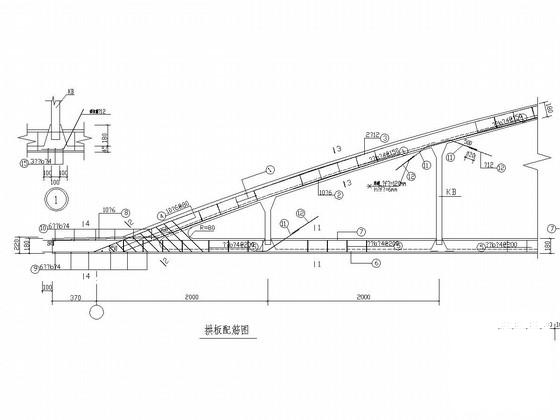

拱板配筋图

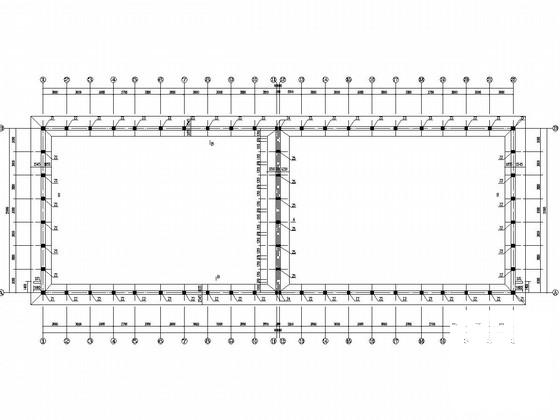

第 1 张图

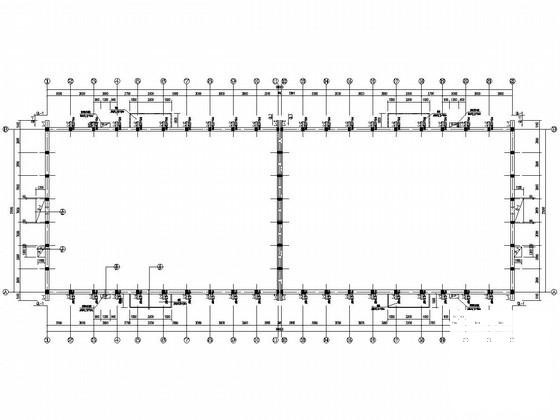

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
