新型平房仓排架建筑结构工艺设计CAD施工大样图

附件详情

某新型平房仓排架建筑结构工艺设计图
该资料为：某新型平房仓排架建筑结构工艺设计图
该资料包含：
建筑图：

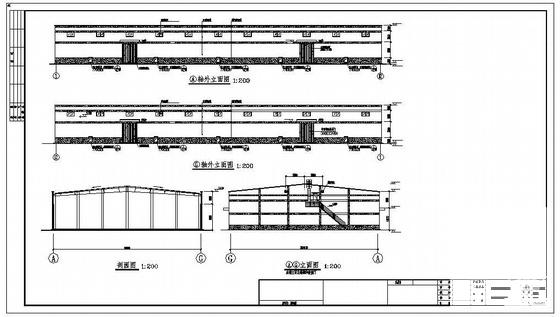

建筑设计总说明、门窗表、资料目录、堆粮线以下平面图、堆粮线以上平面图、立面、剖面图、屋面平面图、节点大样图共8张图纸；
结构图：

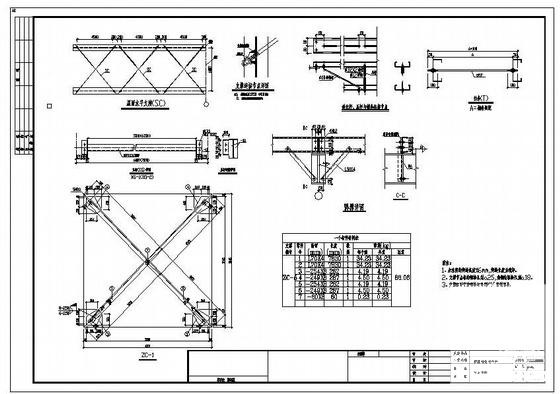

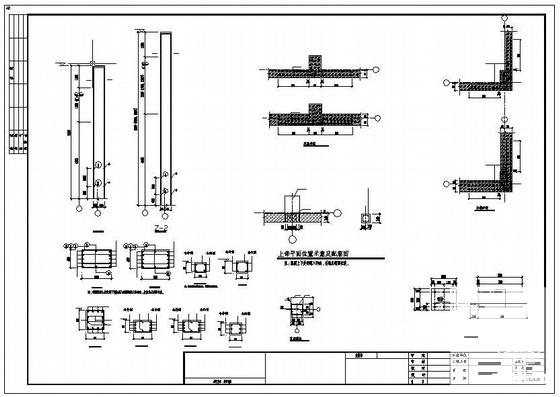

结构设计总说明、柱位布置图、基础布置图、基础详图、支撑布置平面图、檩条布置平面图、 节点详图 、钢架图、土建 节点详图 共9张图纸；
工艺图：
工艺设计说明、堆粮线以下平面图、粮食面环流回风管道布置图、仓上部 平面布置图 、环流熏蒸系统布置示意图、环流熏蒸仓底进气管道示意图、粮面通风轴流风机布置及安装详图共8张图纸。
