688平米单层排架结构生态教室建筑结构CAD施工图纸

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:排架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

某生态教室建筑结构图
该资料为:某生态教室建筑结构图
建筑设计面积:688.5平方米
建筑层数:一层
地上总高度:4.450m(室外地面至檐口)
该项目采用钢排架结构
地震设防烈度8度
基本雪压:0.35KN/平方米
基本风压:0.40KN/平方米
该资料包含:
建筑设计总说明、平面图、立面图、屋面排水平面图、剖面图、全玻璃幕墙下封底 节点图 、钢 结构设计说明 、锚栓平面布置图、主结构 平面布置图 、支撑结构布置图、剖面结构图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

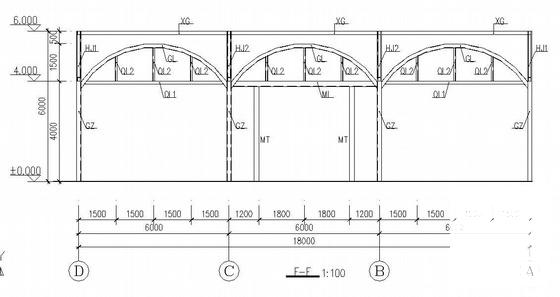

  • 教室施工图 - 1
    教室施工图 - 1

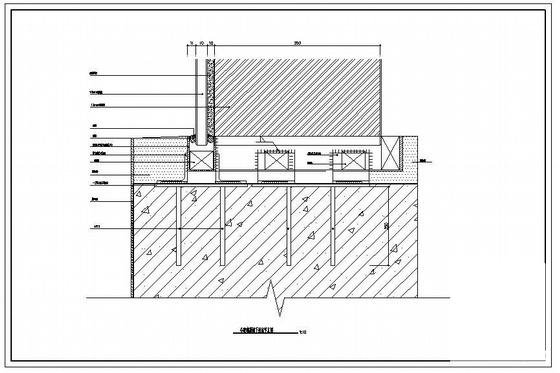

  • 教室施工图 - 2
    教室施工图 - 2

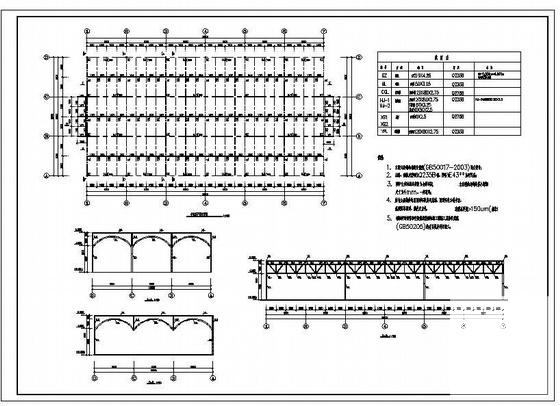

  • 教室施工图 - 3
    教室施工图 - 3

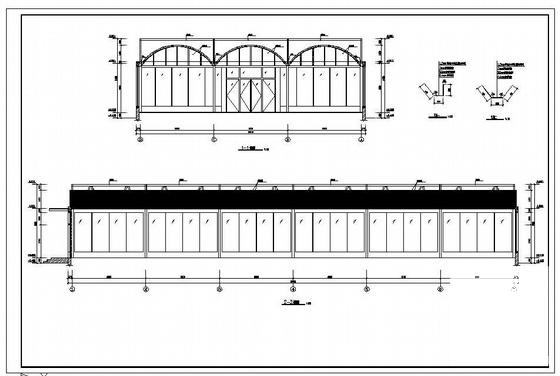

  • 教室施工图 - 4
    教室施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
