单层排架结构丙类工业仓库施工CAD图纸2017

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:19张
  • 设计年代:近代
该附件是 单层排架结构丙类工业仓库施工图 ,出图时间是3月。
建筑概述:该资料属于丙类工业仓库,平面尺寸为108×48米。檐口高度为8米。包含图纸类型2种:结构、建筑。
附件内含:结构设计总说明、基础平面布置图、柱及柱间支撑平面布置图、排架柱结构详图、抗风柱结构详图、围护结构平面布置图、屋面系杆及支撑平面布置图、屋面檩条平面布置图、屋面连接节点详图及构件大样、柱间支撑布置图及屋面钢梁详图、建筑设计说明 、建筑平面图、建筑立面图、建筑剖面图、门窗表及门窗大样...... ,cad格式,共计图纸19张。

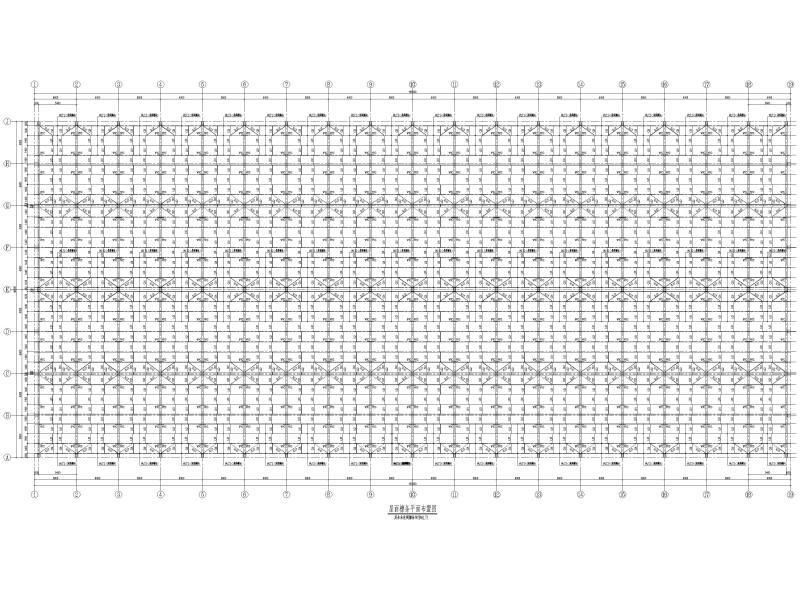

屋面檩条平面布置图

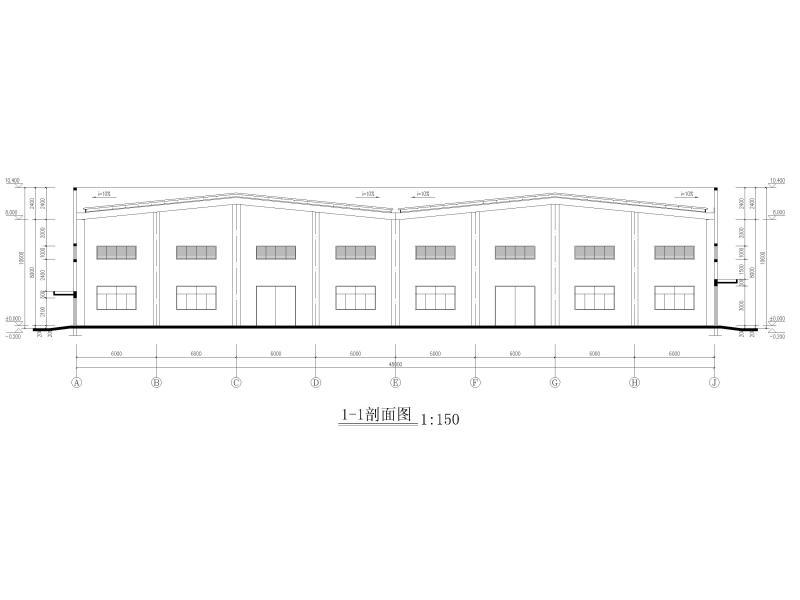

建筑剖面图

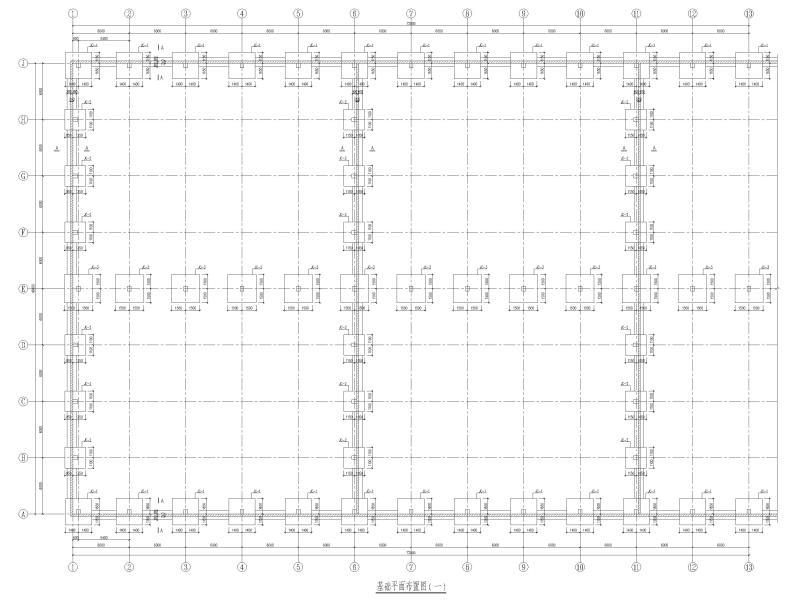

基础平面布置图

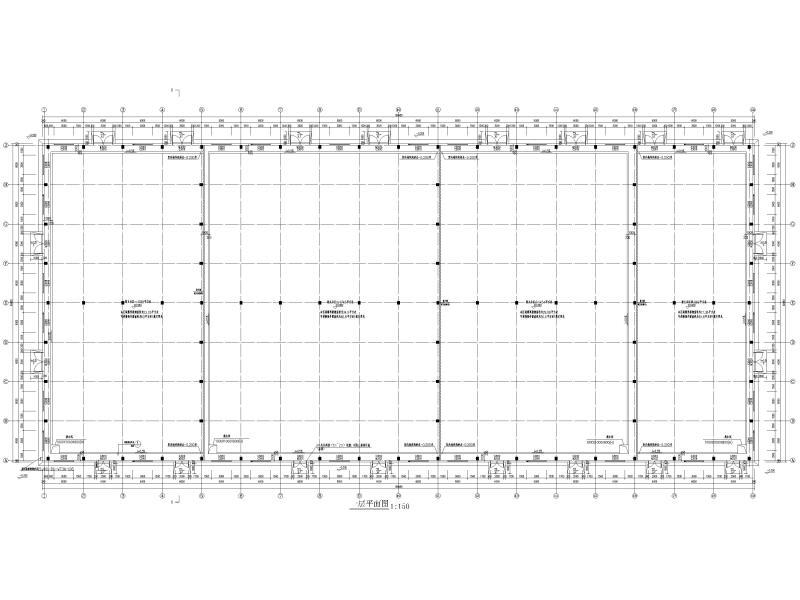

建筑平面图

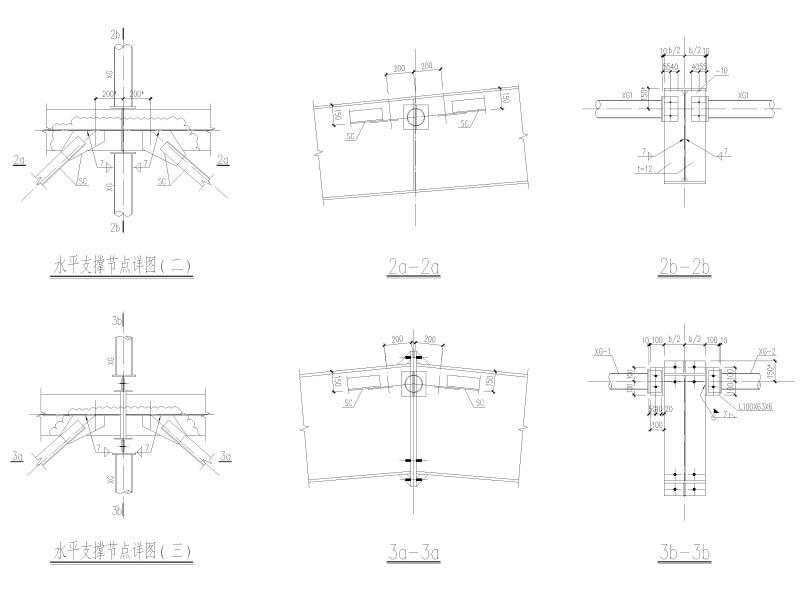

水平支撑节点详图
雨棚大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 仓库施工图纸 - 1
    仓库施工图纸 - 1
  • 仓库施工图纸 - 2
    仓库施工图纸 - 2
  • 仓库施工图纸 - 3
    仓库施工图纸 - 3
  • 仓库施工图纸 - 4
    仓库施工图纸 - 4
  • 仓库施工图纸 - 5
    仓库施工图纸 - 5
  • 仓库施工图纸 - 6
    仓库施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
