24米跨排架结构丙类工业库结施CAD施工图纸2017
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件是
24米跨排架结构丙类工业库结施图
，出图时间是3月。
设计概述：平面尺寸为51m×24m，檐口高度6m。
附件内含：结构设计总说明、
基础平面布置图、基础及柱与外墙连接详图、柱及柱间支撑平面布置图、排架柱结构详图、抗风柱结构详图、围护结构平面布置图、屋面系杆及支撑平面布置图、屋面檩条平面布置图、屋面连接节点详图及构件大样、柱间支撑布置及详图、屋架梁结构详图
... ，cad格式，共计图纸13张。

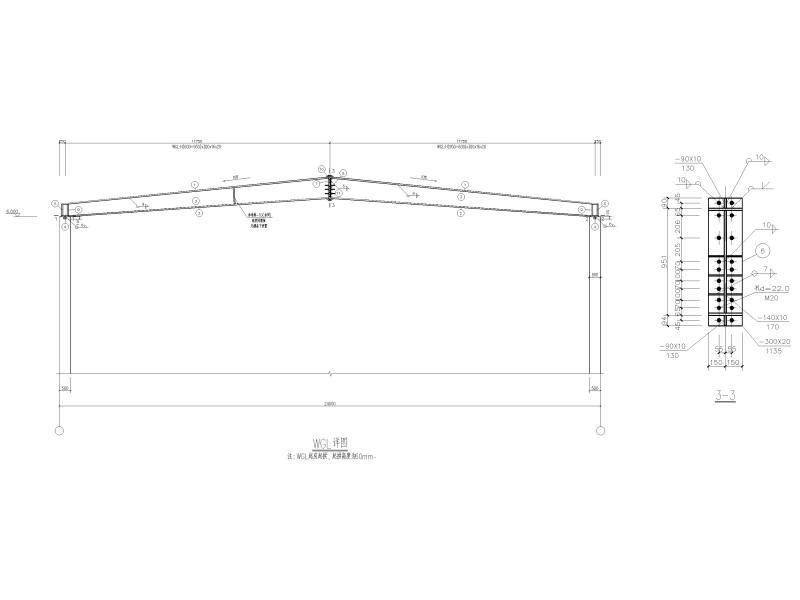

屋架梁结构详图

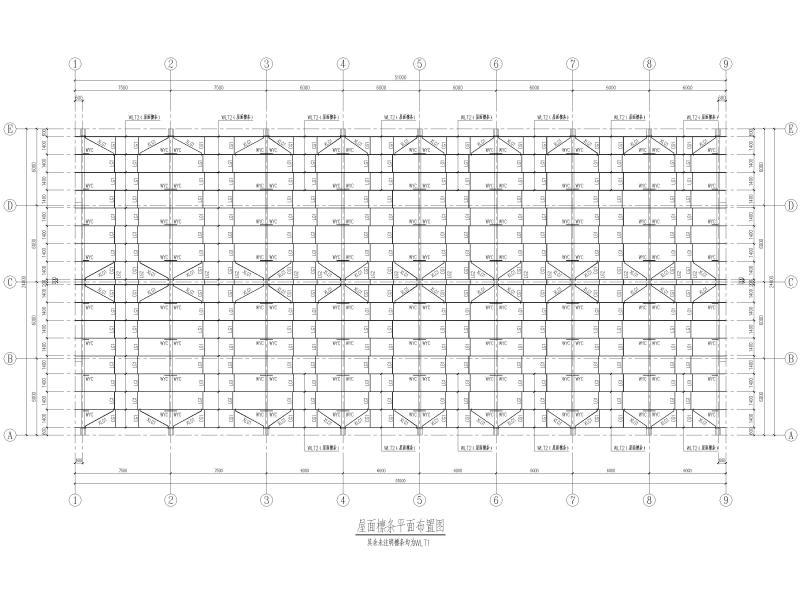

屋面檩条平面布置图

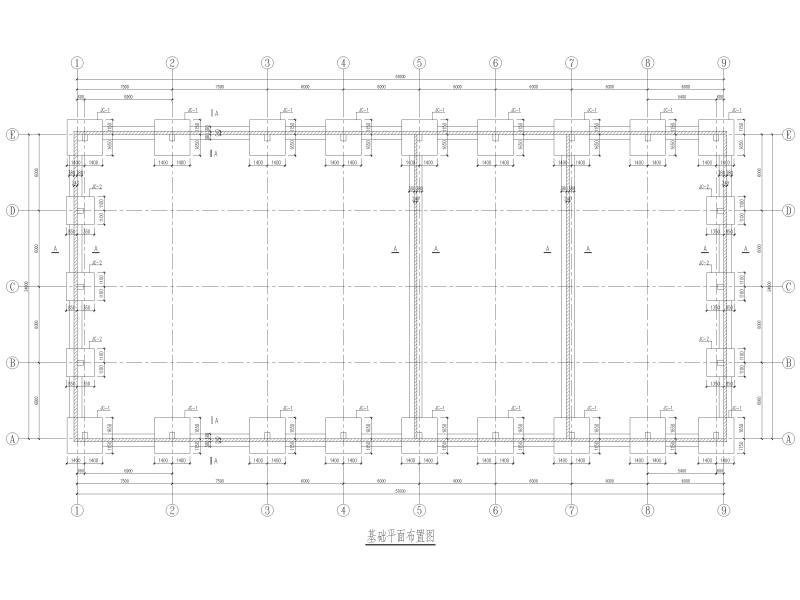

基础平面布置图

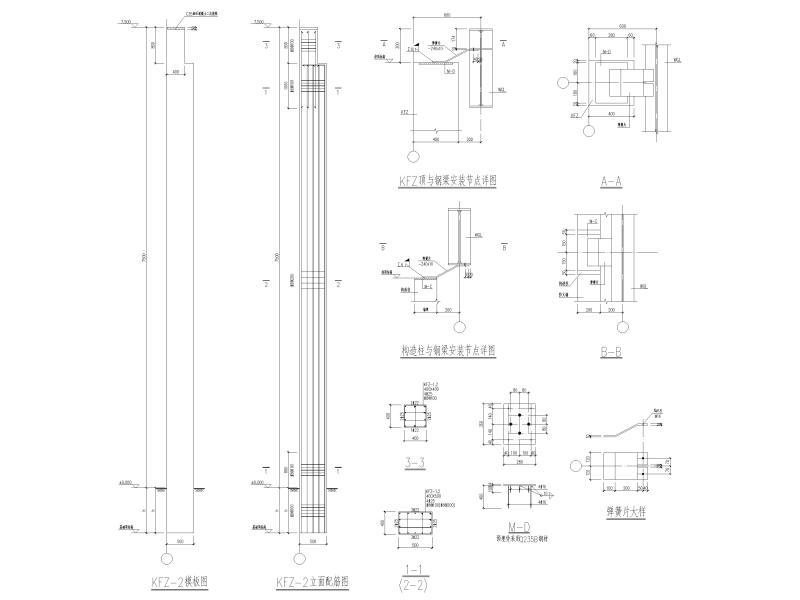

抗风柱结构详图

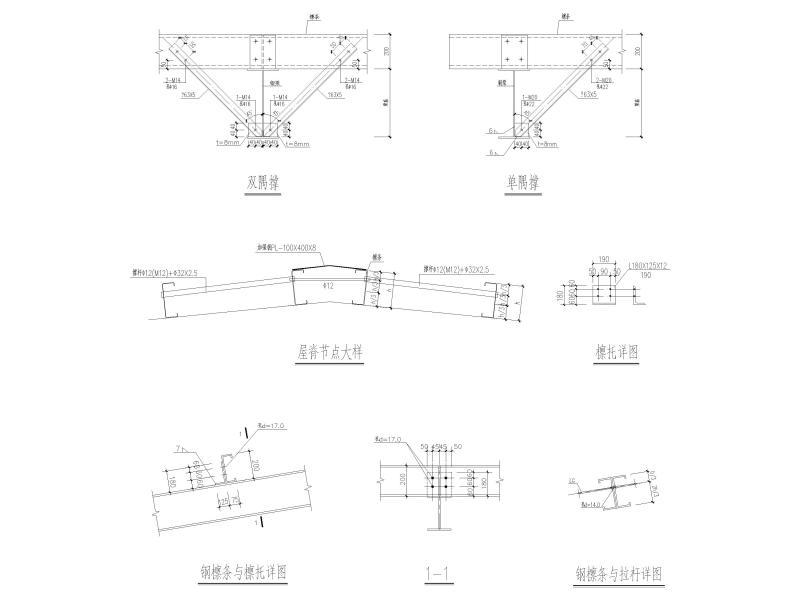

屋面连接节点详图及构件大样
柱与外墙圈梁联结示意图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
排架结构施工图 - 1 -
排架结构施工图 - 2 -
排架结构施工图 - 3 -
排架结构施工图 - 4 -
排架结构施工图 - 5 -
排架结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-996977095585896757.dwg
